Fragen zu den Kühlanlagen

In den Kommentaren zu diesem Beitrag bezüglich unserer neuen Kühlanlagen hatte Bernd ein paar Fragen, die ich hier mal für euch beantworten möchte:

· Hat das lange MoPro-Regal vorne Rollos um in der Nacht Strom zu sparen?

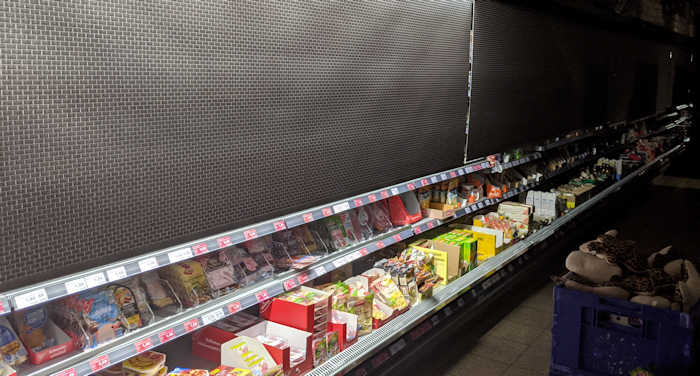

Ja. Momentan fahren wir sie noch über einen kleinen Stecker manuell rauf und runter, langfristig (also wenn alle neuen Lichtbänder montiert sind) sollen die Rollos zusammen mit der Beleuchtung (auch mit der von den Sydney-Tiefkühltruhen) parallel zur allgemeinen Marktbeleuchtung geschaltet werden.

· Ist es richtig, dass das Kühlsystem das MoPro-Regal und den TK-Raum versorgt und die Sydney-Truhen wiederum autarke Einzelsysteme sind?

Richtig. Jede einzelne Sydney-Tiefkühltruhe ist für sich alleine komplett funktionsfähig. Die beiden Kühlregale in der Gemüseabteilung und für die Getränke sind ebenfalls komplett steckerfertig und ohne weitere Infrastruktur lauffähig.

Die großen Kühlregale sind eine Kombination aus Verbundanlage und steckerfertigen Einzelgeräten: Jedes der sieben Module hat seinen eigenen kleinen Kältekreislauf (Kältemittel: Klimafreundliches Propan) mit vollständiger Technik. Im schlimmsten Fall fällt also ein Element aus, aber niemals die ganze Anlage.
Aber das ist erst die eine Hälfte dieser Technik: So sind die Kühlregale noch nicht funktionsfähig, denn die Abwärme kann noch nicht abgeführt werden. Dafür gibt es den großen Sole-Kreislauf, bestehend aus dem Pumpenmodul im Keller und dem Rückkühler an der Außenwand …

· Wie funktioniert das Kühlsystem genau? Ist das Kühlsystem konsequent redundant ausgeführt oder gibt es gemeinsame Komponenten, die einen Komplettausfall auslösen könnten?

… Wenn dieser Kreislauf ausfällt, hätten wir tatsächlich einen Totalausfall der Anlage – jedoch halte ich diese Chance für sehr unwahrscheinlich. Auf dem Pumpenmodul befinden sich zwei große Grundfos-Magna-Umwälzpumpen, von denen jede alleine den Job vermutlich für alle Zeiten diskussionsfrei schaffen könnte. Der Druck in der Anlage beträgt einskommairgendwas Bar, das Kältemittel ist einfach nur Wasser mit einem Zusatz für Frost- und Korrosionsschutz. Da läuft nichts im kritischen Bereich an irgendwelchen Leistungsgrenzen oder mit Drücken im Bereich von mehreren zehn Bar, was die ganze Technik sehr harmlos macht.

· Welches Kältemittel kommt zum Einsatz?
· Welche Mengen an Kältemittel und Wasser kommt zum Einsatz?

Propan, pro Gerät ca. 200 Gramm und etwa 200 Liter Wasser im großen Kreislauf.

· Wie hoch ist der voraussichtliche Stromverbrauch für das Kältesystem und was verbraucht eine einzelne Sydneytruhe? Tritt voraussichtlich eine Verbesserung zum vorherigen System ein?

Kann ich gar nicht genau sagen. Aufgrund vieler Faktoren schwankt der Stromverbrauch monatlich teilweise erheblich. Rechnerisch verbraucht die Anlage pro Gerät erst mal weniger, allerdings haben wir mehr Geräte, was die Sache wieder relativiert. Der entscheidendere Punkt ist die Ausfallsicherheit und ggf. Wartungs- und Reparaturarbeiten, die in den nächsten Jahren erst mal nicht anfallen werden.

· Ist der Wasserkreislauf nur mit Wasser gefüllt oder ist es eine Mischung wie z.B. beim Auto?

Siehe vorherige Antworten.

Das schreckliche LED-Licht

Ich war dabei, ein paar unserer LED-Röhren einzusetzen, als mich ein Mann mittleren Alters darauf ansprach, der seinen gefüllten Einkaufswagen durch die Gänge schob. Nach kurzem Dialog konstatierte er frei raus, dass es mit der LED-Beleuchtung immer schlimmer wird. Überall würde die Beleuchtung auf LED umgestellt werden und dabei sei das doch total ungesund. Die Lichtfarbe wäre regelrecht Körperverletzung und von den hohen Frequenzen bekäme er immer sofort ganz schlimme Kopfschmerzen, so dass solche Läden immer sofort wieder verlassen würde.

Ich gab zu, dass fast der komplette Laden schon seit Jahren umgerüstet ist.

Er überlegte kurz und dann fiel ihm ein, dass er das mit der Hochfrequenz auch schon im Kopf merken würde und zusehen muss, dass er jetzt ganz schnell zur Kasse und aus dem Laden kommt.

Night Vision to the Backmischungregal

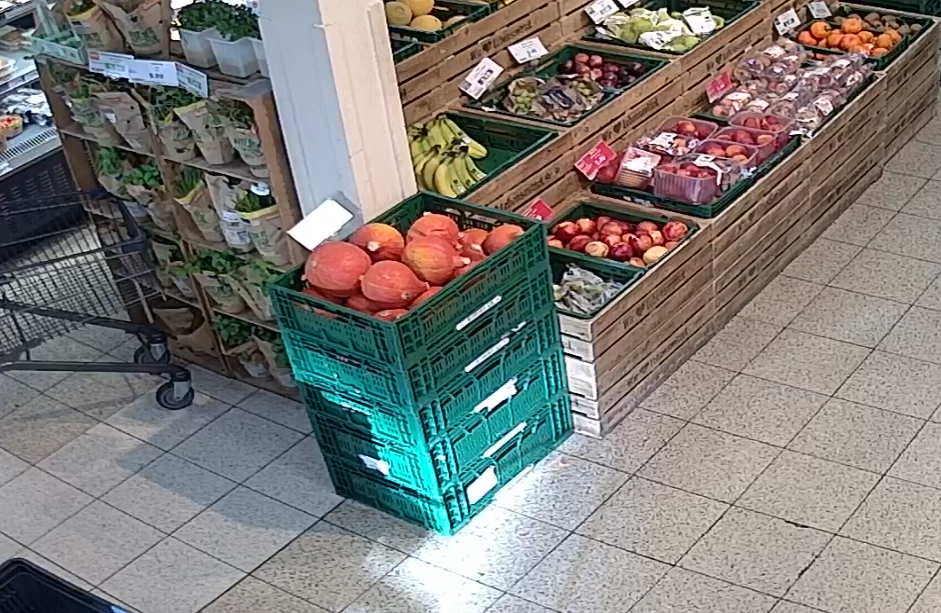

Sehr frühmorgendlicher Blick durch eine der neuen Videokameras. Den Luxus, mit einem integrierten IR-Scheinwerfer in (für uns Menschen) völliger Dunkelheit sehen zu können, hatten wir mit der alten Anlage nicht.

(Im vorderen Bereich sieht man quasi die Hand nicht vor Augen. Ohne die Infrarotlampe wäre der Blick in den Gang links im Bild nicht möglich. Im hinteren Bereich des Ladens leuchten jedoch die Tiefkühltruhen und das Brotregal.)


Lichtbänder und Rohre auf Kollisionskurs

Bei der Planung unserer neuen Beleuchtung hier im Markt, waren wir von einem stramm unter der Decke montierten System ausgegangen und haben einige unverrückbare (alles kann man ändern, aber lassen wir mal bzgl. des Aufwands die Kirche im Dorf …) Bauteile entsprechend einkalkuliert. Wir haben z.B. Heizungsrohre (Hier auf dem zweiten Bild zu erkennen), die hier genau unter der Ladendecke (Sozusagen "unter Strohputz") verlegt sind, bei denen wir in den Lichtbändern eine Lücke vorgesehen haben, die wir mit einem Stückchen Kabelkanal überbrückt hätten.

Und während man so plant und macht, fällt einem auf, dass ja die neuen Lichtbänder, wie auf diesem Foto zu sehen íst, einen etwa zehn Zentimeter großen Abstand zur Decke haben, durch den man die Heizungsrohre, Kabelkanäle und was sich da sonst noch über unseren Köpfen tummelt, bequem durchführen kann.

Einmal durchatmen, das wird easy. Könnte aber sein, dass wir dann doch noch mehr Material brauchen. Aber bis wir das sehen können, wird es noch einige Wochen dauern.

PET-Flasche im Abendlicht

Kuriose Erscheinung am Abend: Alles war schummerig dunkel – nur eine neongelbe Mountain-Dew-Flasche musste wieder aus der Reihe tanzen und den offenbar noch erstaunlich intensiven UV-Anteil des Lichts für sich nutzen …


Shop-Art XXXVII

Sieht aus wie ein roter Flokati, ist aber nur ein ca. 10x10cm großes Stück der Oberseite unseres Tresors. Eigentlich fühlt sich die Fläche sehr glatt an, mit einem hauchdünnen Laserstrahl von der Seite beleuchtet offenbaren sich feinste Erhebungen und Vertiefungen in der Oberfläche, die einer Hügellandschaft gleichkommen …


Helle Getränkeabteilung

Was auf diesem Bild schon gut aussah, ist nun nochmals besser geworden. Im letzten Lichtband arbeiten nun LED-Röhren, die jeweils 4500 Lumen liefern. Das ist nun in Sachen Ausleuchtung wortwörtlich das Highlight hier im Laden. :-)

(Der Rest wird nach und nach folgen …)


Rote Sprühfarbe in der Einfahrt?

Als ich mit einem Kollegen hier in der Einfahrt zum Hof stand, staunte ich nicht schlecht: Warum hat da jemand mit roter Sprühfarbe die Fugen markiert? Bestimmt, weil die Steine etwas auseinandergerutscht sind und eine Stolperfalle darstellen. Aber warum nur so ein paar Fugen? Irgendwie ergab das keinen Sinn.

Hatte etwas gedauert, bis wir darauf kamen, dass das gar keine Sprühfarbe ist. Die roten Stellen entstanden durch das Sonnenlicht, welches durch die roten Scheiben einer Veranda-Einfassung im Nachbarhaus auf den Boden schien. Da die Scheiben den selben Abstand wie die Steine haben, ergab sich diese etwas kuriose Staffelung:


Und abends mit Beleuchtung

So sieht es jetzt im Dunkeln draußen am Laden aus. Es wirkt einfach hammermäßig und dass bei diesem Werbeauftritt der Fokus auf dem eigenen Namen liegt, schmeichelt natürlich nochmals ganz gewaltig! :-)


Annahmewerk mit Beleuchtung

So futuristisch leuchtet es übrigens im Annahmewerk unseres B500, unserer lieben Traudl, wenn man ein Gebinde (Dose oder Flasche) einlegt. Das spezielle UV-Licht hilft der entsprechenden Kamera dabei, das DPG-Logo zu erkennen:


Erhellte Getränkeabteilung

Mit unseren neuen Lichtbändern hängen die Lampen nun genau mittig über den Gängen, so dass die Regale links uns rechts schön gleichmäßig ausgeleuchtet sind. Da wirkt die Getränkeabteilung gleich doppelt so übersichtlich:


Lichtbandzuleitungen im Kunststoffrohr

Im der ganzen Planung war der Weg der Zuleitungen vom Kabelkanal / Brüstungskanal zu den Lichtbändern etwas in den Hintergrund gerutscht. Für uns war klar, dass wir die Kabel aus den Kanälen relativ weit oben herausgucken lassen (bleibt auch so, da wir die Löcher gebohrt haben), die Lichtbänder hängen jedoch relativ weit unten.

Ist nicht gerade die Lösung, mit der ich so richtig glücklich bin, aber wir haben jetzt den direkten Weg gewählt und die Leitungen mit etwa 40cm langen Stücken Kunststoffrohr ummantelt, damit sie nicht durchhängen. Das muss jetzt bei den beiden zuerst installierten Lichtbändern erst mal (!) so bleiben.



Für die Zukunft schwebt mir vor, eine Halterung ganz ans Ende der Tragschieben zu setzen und die Zuleitung dann im rechten Winkel erst rüber zur Leuchte und dann runter zu legen. Hier eine kleine Skizze, falls irgendjemand damit etwas anfangen kann. (Links der Kabelkanal, rechts angedeutet das Ende der Tragschiene mit der Halterung. Dazwischen die Zuleitung.)


Die beiden neuen Lichtbänder

Fertig. :-)

Das könnte man eigentlich für den kompletten Supermarkt so bauen. Wäre dann aber leider nur eine Frage der Zeit, bis die Fernsteuerung kaputt oder komplett verschwunden ist.

(Also werden auch diese beiden Lichtbänder, wie alle anderen neuen auch, zukünftig über die noch zu erstellende Schalttafel per "Kabelanschluss" gesteuert werden.)


Tragschiene zweites (1.) Lichtband

Das zweite Lichtband (in der Reihenfolge an der Decke eigentlich das erste) ist nun auch schon zur Hälfte montiert. Die Tragschienen sind dran, jetzt fehlen noch Stromanschluss, die Einsätze für die Lampen und die Reflektoren. Mal gucken, wie weit ich da heute noch komme …

(Genau hingucken auf dem Foto. Das neu installierte Lichtband läuft genau neben dem alten, das momentan natürlich noch in Betrieb ist.)


Lichtband 1 (eigentlich 2) – (fast) fertig!

Das von uns als erstes installierte Lichtband war übrigens gestern schon beinahe komplett fertig. Alle Lampen sind eingesetzt, die (zur Vermeidung von Discounter-Atmosphäre, aber ansonsten technisch irrelevanten) Reflektoren sind befestigt und Strom ist auch schon drauf. Wunderbar! :-)

Was daran nur "beinahe" fertig sein soll? Der Stromanschluss ist derzeit noch nicht schaltbar, die dazu nötige Infrastruktur folgt erst in den kommenden Wochen, so dass dieser Teil unserer Marktbeleuchtung derzeit 24 Stunden am Tag eingeschaltet ist.
