Gebastel am Leergutautomaten

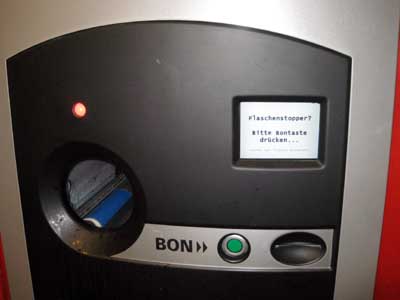

Dass am Samstag Abend der Leergutautomat ausgefallen war, wollte ich gar nicht ausdrücklich erwähnen, allerdings war es für einen Blogeintrag notwendig. Montag Vormittag war ein Techniker da, der den Schaden behob - und nun, man soll es nicht glauben, ist der Automat schon wieder außer Betrieb. Und zwar mit der selben Fehlermeldung: "Flaschenstopper?"
Der Flaschenstopper ist ein mechanisches Bauteil, dass am Ende des Annahmewerkes dafür sorgt, dass der Kunde die Flasche nicht zu weit hineinschieben kann. Nachdem ein Gebinde erkannt worden ist, senkt sich der Stopper über eine durch einen Getriebemotor angetriebene Exzenterscheibe und schnellt, nachdem die Flasche abtransportiert wurde, wieder in die Höhe.

Da ich nicht mehr daran geglaubt habe, dass heute noch ein Monteur kommt, habe ich einfach (mal wieder) selber Hand angelegt und den Automaten zerlegt:

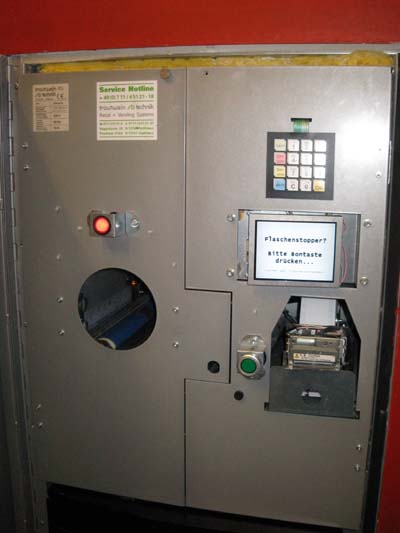

So sieht der Automat aus, wenn die Front geöffnet ist:

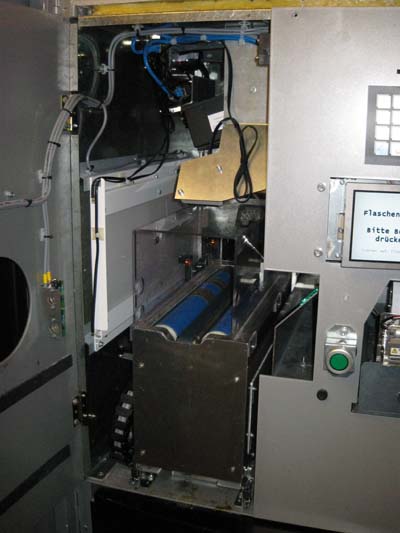

Um an das Annahmewerk zu gelangen, muss man eine weitere Klappe öffnen. Dies geschieht ganz einfach, in dem man eine Rädelschraube entfernt:

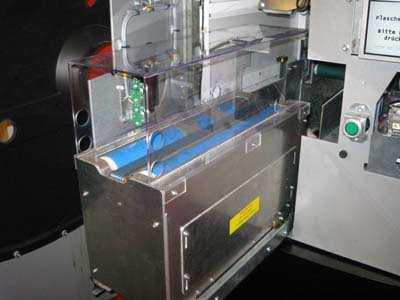

Das gesamte Annahmewerk kann man zur Warten und zur leichteren Montage auf einem Schienensystem aus dem Automaten ziehen. Die notwendigen Kabel laufen in einer flexiblen Schiene und sind mit Steckkontakten leicht zu trennen.

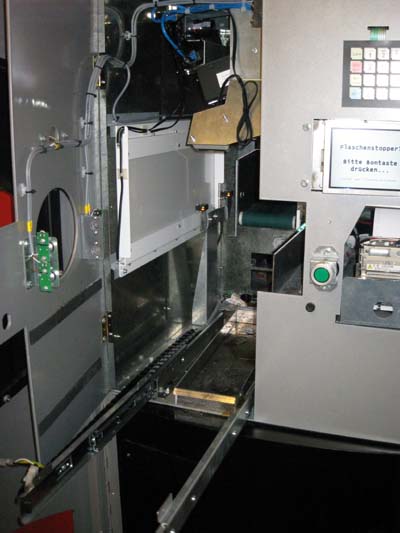

Nach dem Lösen von vier kleinen Schrauben, kann man das gesamte Annahmewerk aus dem Automaten ziehen. Nun klafft ein riesiges Loch im Leergutautomaten... Die weiße Platte an der linken Wand ist eine Lampe, die für gleichmäßige, vollflächige Beleuchtung sorgt.

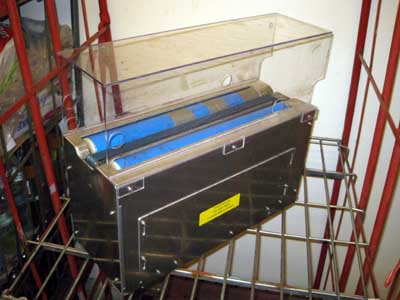

Hier ist das Annahmewerk.

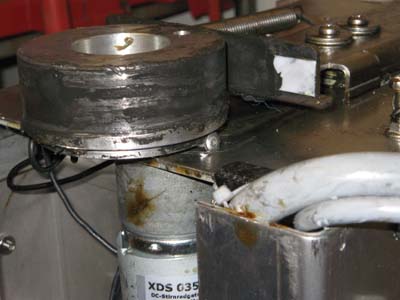

Die Exzenterscheibe drückt den Flaschenstopper (oben rechts im Bild) nach oben. Das Ding sieht zwar schmuddelig aus, aber das ist nur zum (im wahrsten Sinne des Wortes) reibungslosen Betrieb notwendiges Fett. Viel problematischer ist die kleine Schraube, die sich irgendwo oberhalb des Exzenters gelöst haben muss...

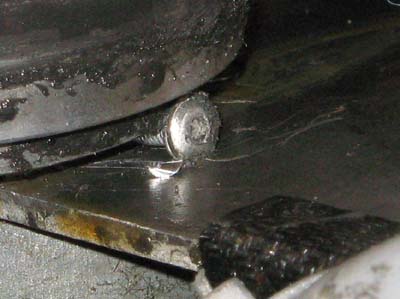

...und nun die ganze Mechanik blockiert. Welche Kraft der Motor hat, sieht man sehr deutlich an den Riefen, die die Schraube in das Blech gefräst hat.

Die Schraube ließ sich problemlos mit einer Zange entfernen, doch leider war's schon zu spät: Durch die Blockade wurde vermutlich das Getriebe zerstört. Der Motor jault zwar auf, scheint aber im Leerlauf zu drehen. Also muss ich nun doch darauf warten, dass ein Monteur kommt.



Scheiße.
