Verlegte Kühlmaschinenzuleitung

Eine weitere Baustelle auf dem Weg zu den neuen Kühlräumen ist erledigt: Die neue Zuleitung für die beiden Kältemaschinen liegt und ist betriebsbereit.

Jetzt müssen wir noch das ganze Material, das dort seit dem Umbau steht, aus den Kühlhäusern räumen und die beiden Räume saubermachen. Prinzipiell war es das dann.

Dan muss ich mich noch um ein technisches Problem kümmern: Die Tür zum Tiefkühlraum hat eine Türrahmenheizung, die wieder angeschlossen werden möchte. Ich bin mir nicht mehr ganz sicher, ob die ihren Strom von den alten Kühlanlagen im Keller (die nicht mehr existieren) bekommen hat oder über eigene Zuleitung verfügt, aber das werde ich herausfinden. Falls der Strom aus dem Keller kam, wird es etwas mühsam, weil dann noch bis Donnerstag eine neue Zuleitung gelegt werden muss.

Nachtrag: Die Türrahmenheizung war nur in der Dose abgeklemmt und läuft theoretisch wieder. Praktisch wird der Türrahmen nur seit 20 Minuten nicht spürbar wärmer. Dauert vielleicht auch einfach nur bei einer Heizung mit schlappen 80W. Strom fließt jedenfalls, auch hindurch.

2x12 m NYM mit 5x6 mm²

Da uns der Elektriker versetzt hat und wir auch keinen neuen ranbekommen können, habe ich die beiden Leitungen nun selber besorgt und werde sie selber durch den Keller legen. Mit Keller ist diesmal sogar nur der Maschinenraum gemeint und nicht der Kriechkeller, die Arbeit ist also relativ entspannt, vom störrischen Material mal abgesehen.

Die eigentliche Elektrikerarbeit ist es, die zehn Adern im Verteiler in die Klemmen zu stecken. Der Rest, nämlich die Leitung an der Wand und der Decke entlangzuführen, ist reine Fleißarbeit. Eine, auf die ich zugegebenermaßen keine Lust hatte, aber nun werden wir das doch selber machen. Geld gespart, auch gut.


Coolboxen-Dreiersteckdose

Wenn der Hersteller den tausenden Euros teuren steckerfertigen Kühlregalen jeweils nicht nur ein 1,5m "langes" Anschlusskabel verpasst hätte, könnte man sich den Quark mit einer Steckdosenleiste sparen, die wir trotz ausreichend installierter Steckdosen im Einsatz haben…

Ich überlege aber, ob ich mir ein paar kurze (1m) Verlängerungskabel besorge und die Geräte wie vorgesehen an den korrekten und vor allem einzeln abgesicherten Steckdosen (wozu hat man das denn erst installieren lassen?!) anschließe. Ist auf jeden Fall die schönere und sicherere Lösung.

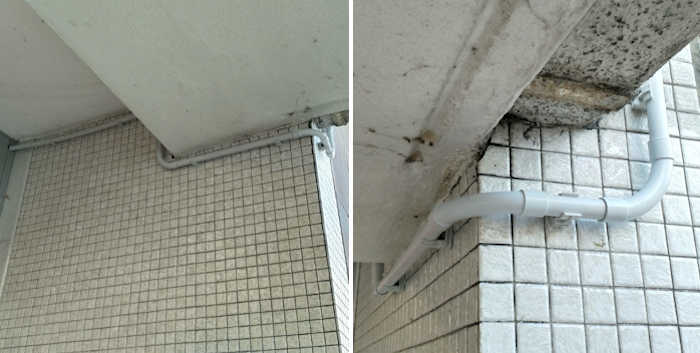

Zuleitung Außenwerbeanlage

Heute haben wir die neue Zuleitung für die Außenwerbeanlage durch das Türelement geführt und in Kunststoffrohren an der Wand entlang bis aufs Vordach geleitet. Ist NYY-Leitung, das Rohr hätte man sich theoretisch sparen können, aber so sieht es einerseits besser aus, andererseits ist die Zuleitung auf diese Weise auch noch vor Beschädigungen besser geschützt:


Freifliegender Klimaanlagenanschluss

Der Elektrikergeselle, der das hier verbrochen hatte, ist übrigens auch für die Zuleitung zu unserer Klimaanlage zuständig gewesen.

Sieht zwar aus wie Kunst, kann aber weg!

Da kommt noch ein Rohr mit einer Verteilerdose hin, in welche die Anlage dann direkt aufgelegt wird. Der rote Drehstrom-Stecker mitsamt der klobigen Dose ist dann überflüssig. Die Anlage kann natürlich direkt angeschlossen sein, denn stromlos machen kann man sie, in dem man die Sicherungen abschaltet.

(Wenn man nicht alles selber macht … Aber bei allen Elektroarbeiten ist das nun mal so eine Sache. Das muss oder sollte nachweisbar der Elektriker gemacht oder zumindest abgenommen haben, damit man im Falle eines (Schaden)falles den Kelch direkt an den Elektriker weiterreichen kann.)

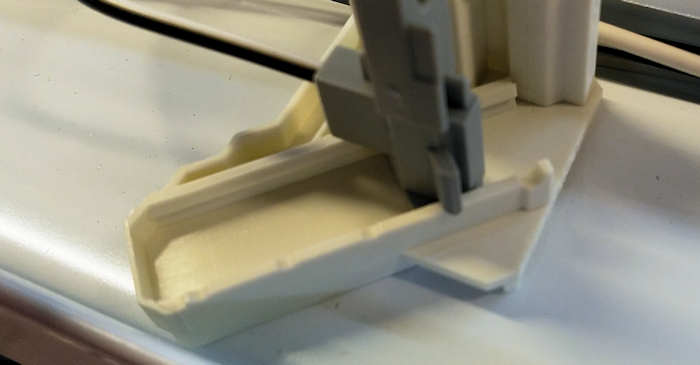

Schieber Einsatz Leuchte

In den Einsätzen für unsere Lichtbänder kann man mit einem Schieber den Außenleiter, über den die jeweilige Lampe mit Strom versorgt wird, auswählen. Etwas überrascht war ich, dass dieser Schieber nicht nur drei, sondern fünf Einstellmöglichkeiten bietet. Inzwischen weiß ich aber, dass sich mit den anderen beiden Klemmen (bei anderen Lampen als meinen LED-Röhren und entsprechenden sonstigen Komponenten (DALI)) ein Dimmer ansteuern lässt. Auch nett, wenngleich natürlich hier im Laden nicht wirklich brauchbar. :-)

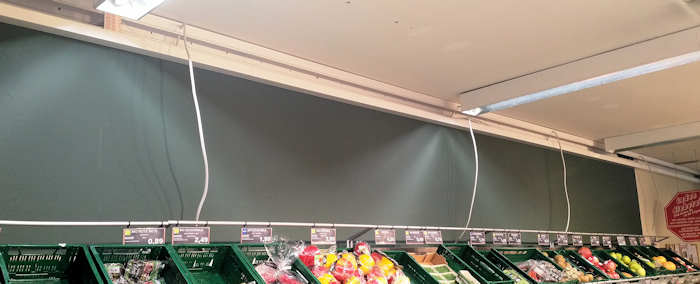

Lichtbandzuleitungen im Kunststoffrohr

Im der ganzen Planung war der Weg der Zuleitungen vom Kabelkanal / Brüstungskanal zu den Lichtbändern etwas in den Hintergrund gerutscht. Für uns war klar, dass wir die Kabel aus den Kanälen relativ weit oben herausgucken lassen (bleibt auch so, da wir die Löcher gebohrt haben), die Lichtbänder hängen jedoch relativ weit unten.

Ist nicht gerade die Lösung, mit der ich so richtig glücklich bin, aber wir haben jetzt den direkten Weg gewählt und die Leitungen mit etwa 40cm langen Stücken Kunststoffrohr ummantelt, damit sie nicht durchhängen. Das muss jetzt bei den beiden zuerst installierten Lichtbändern erst mal (!) so bleiben.



Für die Zukunft schwebt mir vor, eine Halterung ganz ans Ende der Tragschieben zu setzen und die Zuleitung dann im rechten Winkel erst rüber zur Leuchte und dann runter zu legen. Hier eine kleine Skizze, falls irgendjemand damit etwas anfangen kann. (Links der Kabelkanal, rechts angedeutet das Ende der Tragschiene mit der Halterung. Dazwischen die Zuleitung.)

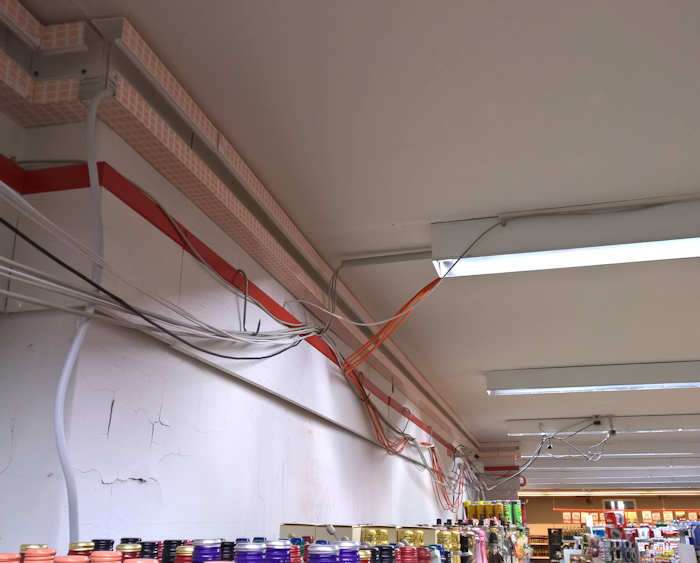

Feiertagsarbeit, 31.10.18 / Teil 3

Fertig! Die Zuleitungen sind allesamt eingefädelt, es war ein hartes Stück Arbeit, aber sie musste ja auch erledigt werden. In den nächsten Tagen werden wir anfangen, die neuen Lichtbänder zu montieren, aber das können wir auch relativ problemlos während der Öffnungszeit machen, da diese Arbeit, wenngleich augenscheinlich sehr aufwändig, sich zunächst auf etwa 120 Bohrungen für die Befestigungen beschränkt. Die eigentliche Montage der Leuchten ist dann relativ schnell erledigt und wird in kürzester Zeit zu deutlich sichtbaren Erfolgen führen.



Heute geht es erst mal mit Kabeln weiter, jedoch deutlich leichteren. Wenn wir schon auf den Kühlregalen herumrutschen, können auch endlich die neuen Zuleitungen für die Lautsprecher legen. Dann haben wir endlich wieder Musik im Laden. Diese Stille ist nämlich unerträglich und fühlt sich ganz schlimmen nach Discounter an.

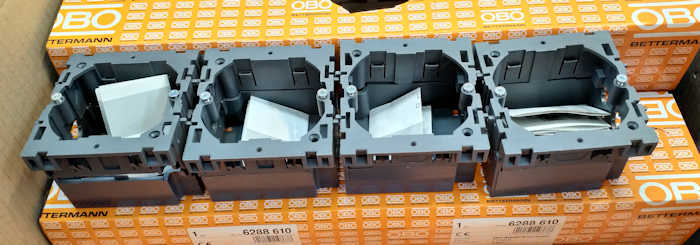

Und dann werden auch endlich die Gerätedosen zum Einsatz kommen, in welche dann die vor Ewigkeiten bestellten Lautsprecher-Anschlussdosen gesetzt werden. Und dann können wir endlich mal darüber nachdenken, die Kabelkanäle zu verschließen, damit wir einen weiteren Schritt in Richtung Normalität gehen können.


Lichtbandzuleitungen

Inzwischen haben wir auch schon die Zuleitungen für die neuen Lichtbänder abgemessen und auf die richtige Länge abgeschnitten. Später werden wir noch den Brüstungskanal mit neuen Auslässen (8mm-Bohrungen) versehen und dann ist eigentlich alles vorbereitet. Das Einziehen der Leitungen werden wir am Mittwoch vornehmen, da wir dann hier ungestört die insgesamt elf Stück und zwischen 20 und 50 Meter langen Kabel auf dem Fußboden ausbreiten, sortieren und zu einem geordneten Strang zusammenführen können.

(Ja, auf dem Foto sind nur sechs Stück zu sehen.)


Steckdosen für die Sydney-Truhen

Die Steckdosen für die Sydney-Tiefkühltruhen sind montiert, für jede Truhe eine eigene Zuleitung mit eigener Absicherung, nun werden die Strippen unten im Keller noch auf der Verteilung aufgelegt und dann können wir eigentlich schon loslegen, die neue Tiefkühl-Platzierung auszuarbeiten:

(Noch ein bisschen die Kabel ordnen und zusammenfassen und dann!)

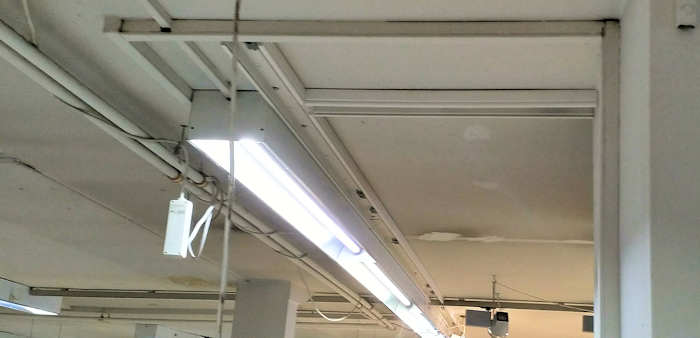

Kabelkanal überm Gemüse

Die nächste vorbereitende Baustelle ist erledigt: Ein mittelgroßer Kabelkanal verläuft jetzt über der Gemüseabteilung vom Brüstungskanal rüber zu unseren neuen Kühlregalen für Getränke und Salate, die nächste Woche geliefert werden.

Dort hinein kommen die beiden 5- und drei 2-adrige Zuleitungen´und ein Netzwerkkabel für den Anschluss der beiden Kühlregale an die zentrale Marktüberwachung. Das wird noch wieder Fleißarbeit, die Leitungen zu verlegen …


Klimaanlagenstromzuleitung

In diesem Kommentar stellte Josef folgende Frage:

Nachtrag: Man sieht auf dem bild gar nicht die stromzuleitung von der Steckdose. Verwirrend. :-)
Die Steckdose war ursprünglich tatsächlich für die Klimaanlage geplant. Allerdings ist diese Anlage gar nicht "steckerfertig", sondern muss / kann mit einer Zuleitung direkt ans Stromnetz angeschlossen werden. Dieser Anschluss erfolgt über das Außengerät, das nun genau dort sitzt, wo ich meine Steckdose installiert hatte. Um unnötige Kabelage zu vermeiden, hat der Monteur nun die Zuleitung direkt an die Klemmen der Steckdose gesteckt und einfach durch die Dose nach draußen gebohrt.

Jetzt habe ich eine Steckdose unter der Zimmerdecke, von der mich wohl noch einige Leute fragen werden, welchen Sinn die haben soll. :-)

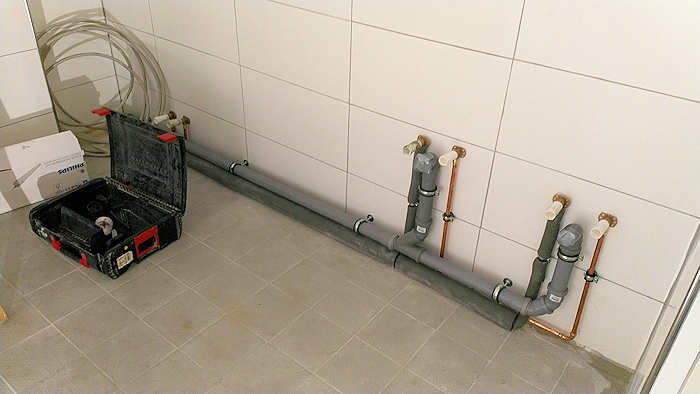

Rohre in der Backstube

Die Klempner sind fast fertig. Nun muss nur noch der Durchlauferhitzer montiert werden (da müssen sich die beiden Gewerke irgendwie einig werden, wer zuerst seine Anschlüsse befestigen muss) und die Wandscheiben müssen noch befestigt werden.
Naja, und wenn in ein paar Wochen die Arbeitsplatte geliefert wird, müssen die Armaturen installiert und angeschlossen werden. Aber das dauert ja nun noch etwas …

Mal gucken, wann hier die ersten Brötchen gebacken werden. :-)

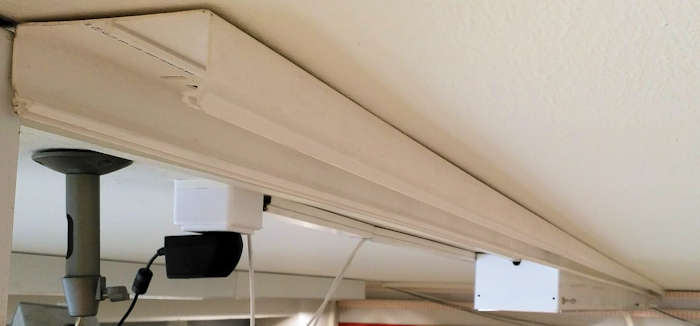

5 Meter Kabelkanal

Zwischendurch haben Ines und ich mal den Rest vom Kabelkanal angebaut, der zukünftig den großen Brüstungskanal an der Außenwand mit dem Kassentisch verbinden und diverse Netzwerkkabel und die Stromzuleitung beinhalten soll.

Insgesamt fünf Meter lang ist der Kanal und ich gebe zu, dass ich, als wir mit den Arbeiten angefangen hatten, ein ungutes Gefühl hatte. Mit dem richtigen Werkzeug (und den richtigen Dübeln) hat es dann aber ganz hervorragend und zügig hingehauen:


Da hängt ein Kabel aus dem Kanal

Geschafft!!! Die dicke Zuleitung für unseren zukünftigen Kassentisch liegt im Brüstungskanal und guckt etwa an der Stelle raus, an der später mal unter der Decke die Abzweigung zur neuen Kasse entstehen soll. Bis dahin liegt der Rest der Leitung einfach hinter dem Weinregal.

Unten im Keller hängen ein paar Meter vor dem großen Verteilerschrank, so dass es auch da ohne Probleme möglich sein wird, alles anzuschließen. Mit den 73 Metern haben wir wohl ganz deutlich etwas übervorsichtig gemessen, aber erfahrungsgemäß unterschätzt man die Längen bei so vielen Richtungsänderungen schnell mal. Wenn das Ding hinterher nur noch 65m hat, umso besser.

Aber alles zu seiner Zeit …
