Brüstungskanal rechte Ladenseite (fast fertig)

In den letzten Tagen habe ich jede zur Verfügung stehende Minute damit verbracht, die Arbeit an den Brüstungskanälen auf der rechten Ladenseite fortzusetzen. Dazu gehörte, dass sämtliche Leitungen und das Verlegekabel in die Kanäle gefädelt werden, die alten Zuleitungen zu den Kameras habe ich entfernt, Netzwerkdosen angeschlossen und schließlich die Deckel auf die Kanäle gesetzt.

Hier die Ecke über den beiden großen Kühlregalen. Der Kabelring, der ziemlich genau in der Bildmitte aus dem Kabelkanal baumelt, ist eine Zuleitung für eines unserer neuen Lichtbänder.



Hier noch einmal die gleiche Ecke, diesmal aus einer anderen Perspektive aufgenommen. Zu sehen ist, dass der Kanal über dem Molkereiprodukte-Kühlregal schon vollständig geschlossen ist:



Hier musste ich leider eine Zwangspause einlegen. Mir sind direkt nach der Ecke die Tragrahmen für die Keystone-Module ausgegangen, so dass ich mit den Deckeln nicht weitermachen konnte. Aber immerhin liegen schon mal sämtliche Kabel im Kanal und hängen nicht mehr in der Gegend herum. Die Fortsetzung folgt wohl erst in der kommenden Woche …

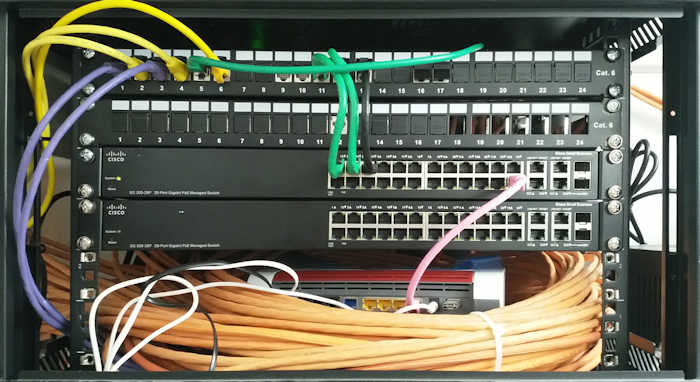

Zwei Switche im Netzwerkschrank

Seit der Ersteinrichtung vor knapp anderthalb Jahren hat sich bei uns im Netzwerkschrank nicht mehr viel getan. Ein paar Monate später sind aufgrund unseres neuen Kassensystems ein paar Komponenten ausgetauscht worden, aber die davon unabhängige Netzwerktechnik ist seit dem unverändert.

Bis jetzt lag auch der zweite der beiden Router noch ungenutzt herum, aber seit gestern stecken nun endlich sämtliche Leitungen für unsere (potentiell) neuen Kameras in den Patchfeldern und können nun nach und nach mit dem "Videoanlagen-Switch" verbunden werden.

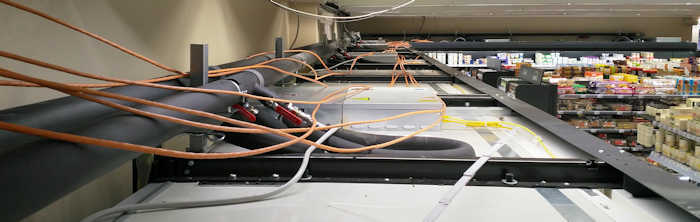

Netzwerkkabel auf dem Kühlregal

So sah heute Nachmittag überwiegend mein Arbeitsplatz hier aus …

Die letzten Netzwerkkabel finden derzeit ihren Weg hier in die Kabelkanäle. Dann kommen die Anschlussdosen dran und schließlich die Deckel auf die Kanäle. Ich mache drei Kreuze, wenn dieses Teilstück unserer Baustelle erledigt ist.

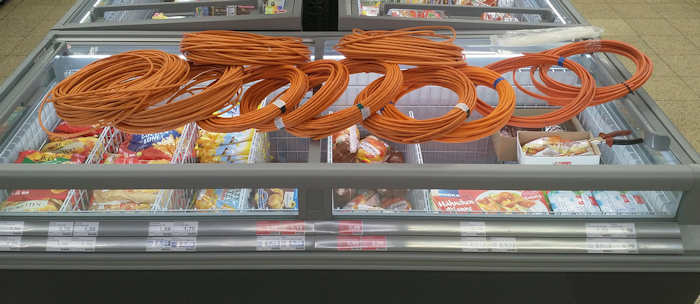

Die vorerst letzten Netzwerkkabel

Die (Vorerst! Wer weiß, was noch kommt …) letzten Netzwerkkabel, die den Weg in unsere Brüstungskanäle finden sollen, liegen hier passend abgelängt und zusammengerollt auf einer unserer Tiefkühltruhen.

Insgesamt kommen 13 Simplex-Kabel auf die rechte Ladenseite. Zwei bereits angeschlossene Netzwerkkabel liegen noch dort aus meinem ehemaligen Büro – macht elf Strippen mit Längen im Bereich von neun bis 60 Meter. Das sieht auf dem Foto so harmlos aus, aber insgesamt sind das über 400 Meter Kabel, die da auf der Truhe liegen und in die Kanäle eingezogen werden müssen.

(Mir macht wirklich alles mit Elektrotechnik Spaß. Von der Fehlersuche in Geräten bis hin zur Planung kompletter Gebäudeverkabelungen finde ich alles interessant – aber dieses reine "Strippenziehen" ist die Aufgabe, die ich mit Abstand am meisten verabscheue.)


Nervenaufreibende Kabeleinziehaktion

Ich sag's mal so: Es gibt viele Dinge, die deutlich weniger nervenaufreibend sind, als ein Bündel mit langen Kabeln ausgerechnet über dem Weinregal in einen Kabelkanal fummeln zu müssen. Zebras zähmen beispielsweise.

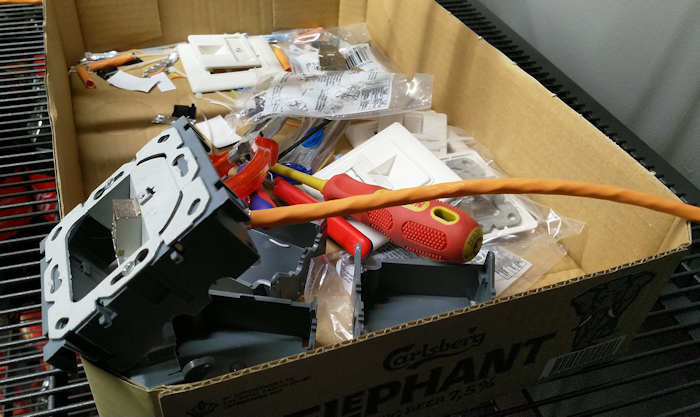

Netzwerkkabelinstallationsgebastel

Wirklich praktisch, dass wir bei unserer Getränkeabteilung diese "Dächer" auf den Regalen liegen haben. Da das ja ausgewachsene Fachböden sind, kann man da auch problemlos drauf sitzen und irgendwelche Arbeiten erledigen. Zum Beispiel die Keystone-Module an die Verlegekabel montieren, während man den Kabelbaum im Brüstungskanal verstaut.

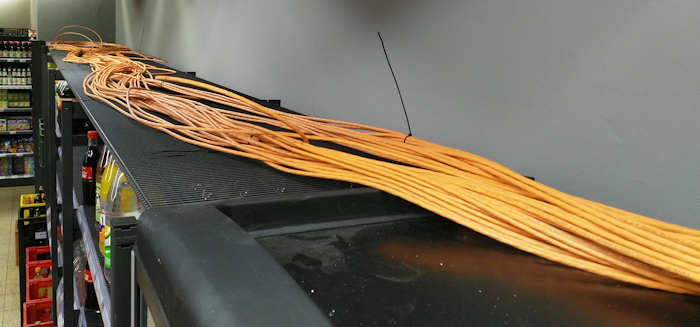

13 neue Netzwerkkabel

Auf der Getränkeabteilung liegt derzeit ein dickes Bündel fertig abgelängter Netzwerkkabel, die heute auch noch den Weg in unseren Brüstungskanal auf der linken Seite des Ladens finden sollen und dereinst mal für die neuen Überwachungskameras bestimmt sind.

Sobald die Kabel im Kanal liegen, kann ich die Dosen montieren und dann können wir endlich (lange herbeigesehnt!) die Deckel auf die Brüstungskanäle draufsetzen. Aber vorher müssen diese über 270 Meter Verlegekabel verarbeitet werden.

(Und dann kommt noch die andere Ladenseite …)

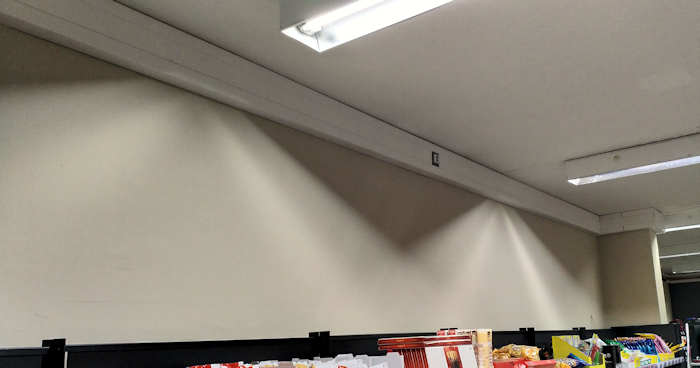

Verschlossene Brüstungskanäle

Wir haben heute schon mal angefangen, endlich die Brüstungskanäle zu schließen. Nach ein paar Metern fiel mir ein, dass es zwar aufwändig und die Platzierung der Dosen derzeit nur recht vage planbar ist, aber die Netzwerkkabel für die neuen Videokameras hinterher einzubringen, dafür alle Deckel wieder zu öffnen und (aufgrund der neu installierten Netzwerkdosen) vor dem Einsetzen wieder kürzen zu müssen, wäre eine noch undankbarere Arbeit.

Also ist hier für heute Baustopp, nun machen wir uns erst mal Gedanken, wo denn die neuen Kameras sitzen werden und dann kommen die Cat.7-Zuleitungen direkt mit in die Kanäle.

Aber so sieht es schon echt gut aus aus:


Vier weitere Netzwerkkabel

Die zwei Duplex-Verlegekabel, die wir Mitte Februar schon in die Kabelkanäle gezogen hatten, sind nun auch mit Keystone-Modulen auf einem der Patchfelder im Serverschrank im Kassenbüro aufgelegt.

Testen kann ich die Verbindung leider noch nicht, da ich die Dosen am anderen Ende erst anbauen kann, wenn die Kabel bin in den Kassentisch gelegt sind. Aber das Auflegen einer Netzwerkdose ist ja nun keine abendfüllende Beschäftigung und da die Keystone-Module bislang immer funktioniert haben, bin ich da ganz entspannt … :-)


Noch mehr Netzwerkkabel zur Kasse

Von den Netzwerkkabeln, die ich letzte Woche besorgt hatte, waren die beiden Bündel mit jeweils 50m Duplexkabel die wichtigeren. Die 500 Meter auf der Rolle sind "nur" für die zukünftigen Videokameras und haben akut für die Modernisierung keine Priorität.

Ganz akut wichtig sind die Vorbereitungen für unseren neuen Kassentisch, der ja nun am 14. März aufgestellt wird. Damit wir dort genug Leitungsreserven haben (mit dem Altbestand an Kabeln dann insgesamt acht Leitungen für zunächst zwei oder zukünftig auch wieder drei Kassen), wurden heute Mittag von uns die beiden Duplexkabel schon mal in den Brüstungskanal auf der linken Ladenseite, also der Verbindung zwischen Büro und Kasse, eingebracht.

Das Auflegen in den Netzwerkdosen oder Keystone-Modulen kann ich mal zwischendurch erledigen. Wenn das Einziehen der Strippen die Pflicht war, ist das dann die Kür, die ich gerne mal in Ruhe im Büro erledige.

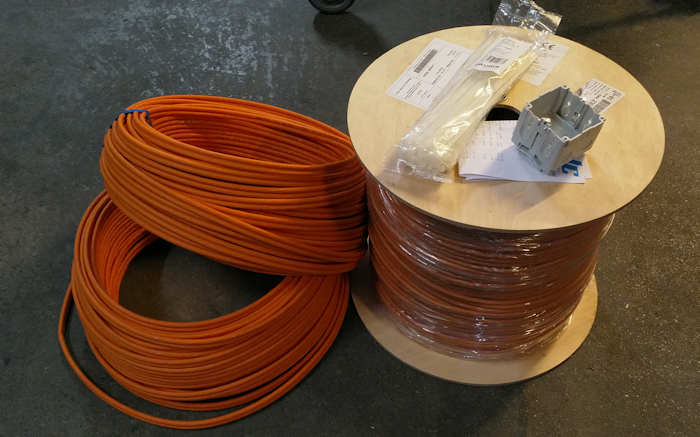

500+50+50

Zwischenzeitlich haben wir noch Netzwerkkabel gekauft. Die beiden Ringe sind zwei mal 50m Duplexkabel, um genug Leitungsreserven für den neuen Kassentisch zu haben. Daneben steht eine 500m-Spule Simplex-Kabel, mit dem die vielen IP-Videokameras im Laden angeschlossen werden sollen. Das sollte jetzt eigentlich erst mal reichen.

(Alles CAT.7 und in hervorragender Qualität.)


Gemessene Verlegekabelreste

Wir haben uns vorhin mal die Mühe gemacht, dieses Bündel an Netzwerkkabeln zu sortieren und die einzelnen Strippen mal abzumessen. Erkenntnis: Das längste Stück hat 25 Meter, die paar kürzen Kabel sind zwischen acht und 16 Metern lang.

Damit sind die LAN-Kabel aktuell für mich nicht zu gebrauchen (bis zu meinem Büro brauche ich schon knapp 40m), aber damit habe ich für die zukünftigen Überwachungskameras schon mal ein paar Kabel, die für die büro-näheren Kameras verwenden kann.

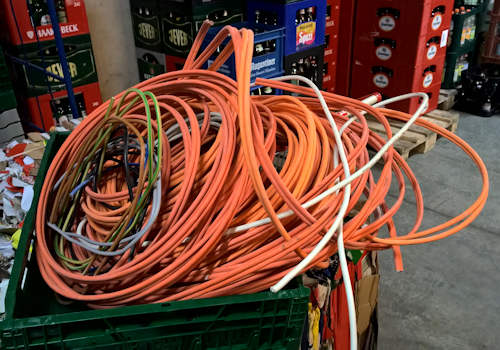

Verlegekabel-Reste von zu Hause

Für unsere neuen (IP-)Kameras werden wir auch viele Meter Netzwerkkabel brauchen. Von unserer privaten Baustelle habe ich noch etliche Meter CAT.7-Verlegekabel übrig, auch in Stücken zu mehreren zehn Metern, die ich nun erst mal mit in die Firma gebracht habe.

Mal gucken, was sich davon noch verwenden lässt. Erst mal kommt das Zeug aber ins Lager, denn so lange ich nicht weiß, wo die Kameras später mal sitzen werden, brauche ich mir über mögliche Kabellängen überhaupt noch keine Gedanken zu machen …


Durchführungsdosen

Mit der Renovierung hier im Markt, vor allem der Neugestaltung meines Büros und der Videoanlage, möglicherweise auch der Kasse, werden etliche neue Netzwerkkabel verlegt werden müssen.
Bislang war ich immer auf eine feste Installation mittels Verlegekabel eingestellt, irgendwann war ich mal darauf gestoßen, dass es sogenannte "Durchführungsdosen" gibt, also Netzwerkdosen, die zwar von vorne wie eine normale Dose aussehen, aber von hinten mit einem Patchkabel angeschlossen werden, mit denen sich die ganzen Arbeiten noch viel weiter vereinfachen lassen würden.

Hatte das Thema ja schon einmal angesprochen. Nachdem ich nun aufgrund des neuen Netzwerkschranks im Kassenbüro schon einige Kabel selber aufgelegt habe, bin ich da mittlerweile ganz entspannt, so dass es wohl im ganzen Laden die klassischen Netzwerkdosen werden.
