Die
alte uralte antike
Wechselstrom-Technik bei uns im Keller muss für den Anschluss der PV-Anlage zwingend erneuert werden.
Sinnvollerweise wandert das alles in die unmittelbare Nähe unseres großen Sicherungskastens, dort passt die neue Technik jedoch nur links daneben vernünftig hin und genau dort hängt die Zentrale für die Fernwartung unserer kompletten Kühlmöbel. Das ist am linken Bildrand der Kasten, in den die orangen Netzwerkkabel hineinführen. Wenn wir den nach rechts an die Wand unter die dicken drei Stromkabel setzen, ist der Weg für die neue Technik frei.
Das soll die Herstellerfirma unserer Kühlanlagen aber bitte selber machen, der Auftrag dazu ist quasi schon erteilt. Parallel dazu kümmere ich mich um die Finanzierung der Photovoltaikanlage und wenn das alles geklärt ist, kann der Auftrag endgültig erteilt werden.
Mit dem
Bau der PV-Anlage sind wir noch nicht nennenswert weitergekommen. Ein Elektriker hat mir nämlich den Rat gegeben, unsere alte Technik im Keller mal dahingehend prüfen zu lassen, ob der hiesige Energieversorger/Netzbetreiber eine PV-Anlage überhaupt abnehmen würde, die man an diese Jahrzehnte alte Anlage hängen würde.
Dieser offene Sicherungskasten oben links im Bild ist tot, das ist nur ein Relikt aus vergangenen Tagen. Aber diese schwarze Tafel, auf der unser Zähler sitzt, und auch die Kästen darunter mit dem Messwandler sind noch in Betrieb.
Muss das alles neu? Wie teuer wird es? Donnerstag haben wir einen Vor-Ort-Termin mit einer Fachfirma und dann sehen wir weiter.
Benjamin fragte

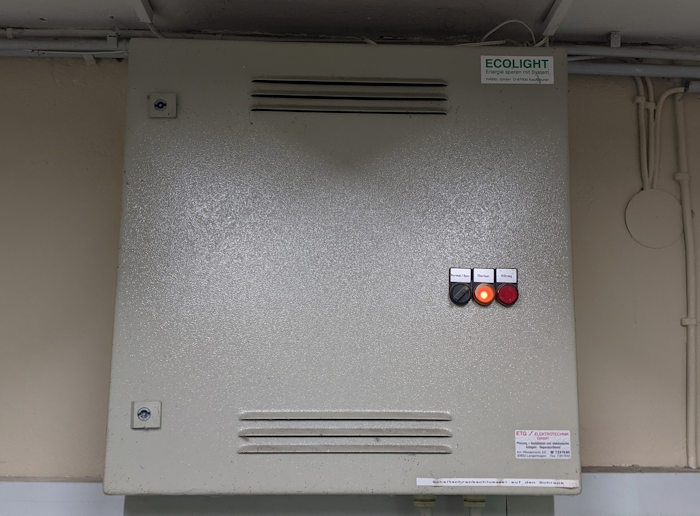

in diesem Kommentar in einem der Beiträge zum Neuanstrich des Fußbodens vor unserem Leergutraum, was das für eine grauer Kasten an der Wand über der Tür ist. Kurz: Das ist ein "Ecolight", eigentlich nur ein hübsch Transformator:
Ein grauer Kasten mit etwa 70 cm Kantenlänge. Warum auch immer das Teil auf Störung steht, eine Last hängt seit der Umstellung auf die neue Beleuchtung hier im Markt überhaupt nicht mehr an dem Gerät und nun ich auch die beiden Sicherungen herausgedreht und somit ist das Ding ganz aus.
Benjamin hat
in der Wayback-Machine noch die alte Version der Website vom Ecolight entdeckt, da lassen sich nun posthum noch alle Details nachlesen.

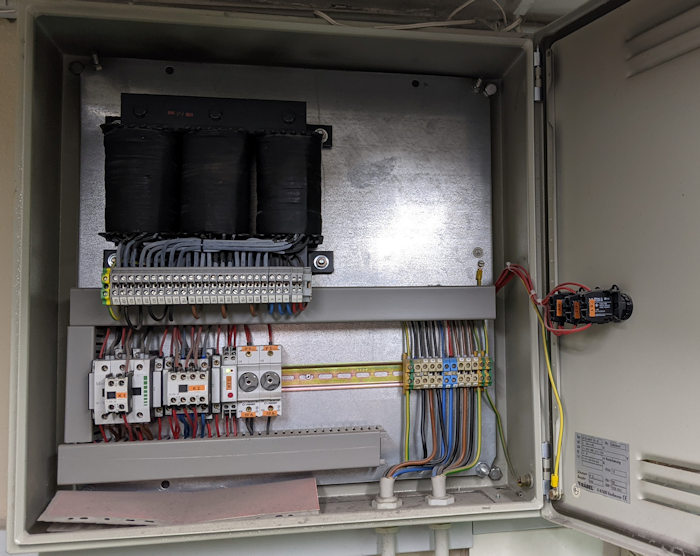

Im Inneren der Kiste befindet sich nur ein Drehstrom-Transformator und neben besagten Sicherungen noch zwei Schütze. Das war's. Aus 400 V Eingangsspannung (230V) macht der Trafo in der bei uns vorhandenen Konfiguration 360 V, so dass pro Außenleiter nur noch 208 V zur Verfügung stehen. Das senkte zwar die Stromkosten, hat den Laden aber auch etwas dunkler gemacht.
Eigentlich kann die Kiste weg, andererseits frisst sie da oben auch kein Brot und nun auch gar keinen Strom mehr, nicht einmal für die Kontrolllämpchen.
Die ersten Zeichnungen und Kalkulationen sind durchgeführt worden. Die erste Ernüchterung kam auch schon: Brutto-Dachfläche ist nicht gleich die komplette nutzbare Fläche für eine PV-Anlage. Es müssen für den Arbeitsschutz bestimmte Bereiche frei bleiben, es gibt nutzlose Bereiche, die von hohen Nachbargebäuden beschattet werden und es gibt zum Beispiel auch noch Dachentlüfter, durch welche die Anlage nicht flächendeckend gebaut werden kann.
Von meiner ursprünglichen Annahme, dass wir etwa 50 % unseres Strombedarfs selber erzeugen können, sind wir weit weg. Theoretisch würde das stimmen, wenn wir die komplette Fläche belegen können. Können wir aber nicht und so wird es wohl nur auf maximal 20 % hinauslaufen. Das ist nicht so viel wie gehofft und macht uns schon gar nicht vom Stromnetz unabhängig, aber es sind immerhin rund 40.000 kWh im Jahr. Amortisieren wird sich die Anlage in ein paar Jahren, das steht außer Frage, aber ich würde eben gerne mehr Strom selber erzeugen.
Aber vielleicht geht noch mehr: Bei der nächsten Eigentümerversammlung liegt das Thema nämlich noch einmal auf dem Tisch. Bei dem auf der letzten Versammlung festgehaltenen Abstand von zehn Metern zu den Fenstern der Wohnungen waren wir alle von diesen auf Gestellen angebrachten Solarpanelen ausgegangen, wie man sie von diesen großen Solarparks "auf der grünen Wiese" kennt. Faktisch ist es aber so, dass die auf einem Flachdach liegenden Module nur eine Bauhöhe von etwa 25 cm haben und die Sicht auf keinen Fall behindern. Da kommt also ggf. noch eine Erweiterung. Aber bis dahin steht zumindest die wesentliche Infrastruktur, vor allem die Wechselrichter und die Einspeisung in unser Stromnetz.
Heute hatten wir einen entscheidenden Termin. Ein Mitarbeiter der Firma, die unsere PV-Anlage planen und installieren wird, war hier vor Ort und hat sich alles angesehen. Demnächst erhalte ich ein Angebot mit genauen Berechnungen und dann wird ein Schritt nach dem anderen folgen. Bis zur offiziellen Inbetriebnahme wird es wohl bis März dauern, aber über die Wintermonate ist es mit der Leistung einer Photovoltaikanlage hier im Norden ja eh nicht so weit her. Apropos: Wir werden damit wohl etwa ein Viertel unseres Strombedarfs decken können, was immerhin rund 50.000 kWh pro Jahr sind. Nicht so viel wie erhofft, aber doch immerhin schon eine ganze Menge.
Diese Geschichte mit den 10 Metern Abstand zu den Fenstern werde ich noch mal als Tagesordnungspunkt auf der nächsten Eigentümerversammlung anbringen. Ich hatte das Mindset, dass die Module auf mannshohen Traggestellen stehen, wie man sie aus diesen riesigen Solarparks kennt. In Wirklichkeit wird die Installation jedoch nur höchstens 25 cm hoch sein und damit niedriger als die Lüfterhauben, die überall aus dem Dach ragen. Eine Sichtbehinderung für die Mieter der Wohnungen im ersten Stock besteht in keiner Weise. Da uns durch diesen Abstand (zum Haus) fast die Hälfte der Fläche verloren geht, werde ich da noch einmal um eine erneute Besprechung bitten.
In mehreren Kommentaren wurde es nun erwähnt. Die einzige Meldung, die ich
online gefunden hatte, lautete: "
Momentan wird an einem temporären Zwischenfall im Stromnetz des Versorgungsgebietes von wesernetz Bremen GmbH gearbeitet. Der Bereich Gastfeldstraße in Südervorstadt, Neustadt, Stadtbezirk Bremen-Süd, Bremen (PLZ 28201) ist seit 07.01.2023 um 15:06 Uhr betroffen, das Problem soll schätzungsweise bis gegen 16:40 Uhr behoben sein. Der Netzbetreiber hat dazu leider keine weiteren Infos bekannt gegeben. Von Nutzern wurden bisher keine Ausfälle gemeldet."
Gastfeldstraße / Südervorstadt ist genau unser Bereich. Aber
wenn da irgendwo der Strom auch tatsächlich weggewesen ist, dann auf jeden Fall nicht bei uns. Kurz. Wir waren davon offenbar nicht betroffen.
In der Praxis würde es so aussehen: Alle Kunden raus, Kühlpflichte Ware wieder zurück in die Kühlgeräte. Mehr können wir nicht machen. Für wenige Stunden würde den Produkten nichts passieren, dauert der Stromausfall länger, wird es mit den Kühlketten schon kritisch. Wir haben für den Markt keine eigene Notstromversorgung (Seit vermehrt von Blackouts die Rede ist, kam mir zumindest der Gedanke einer Anschaffung schon häufiger in den Sinn) und auch die Solaranlage ist derzeit nur in Planung.
Den größten Stromausfall hatten wir vor 20 Jahren, als ausgerechnet an Heiligabend
durch starken Eisregen plötzlich der Strom ausfiel. 2,5 Stunden ging nichts mehr. Wir saßen im Markt, hatten Kerzen angezündet und Gebäck geöffnet und haben die Zeit ausgesessen.
Heute Nachmittag findet unsere diesjährige Eigentümerversammlung unseres Gebäudes hier statt. Ein besonders spannender Punkt wird die Frage sein, ob ich hier eine Photovoltaik-Anlage auf dem Dach installieren darf. Damit ist "mein" Flachdach gemeint, also tatsächlich nur die Fläche über dem Markt. Als Teil der Gebäudehülle gehört das Dach zum Gemeinschaftseigentum, andererseits hat niemand damit oder da drauf etwas zu schaffen.
Die Anlage würde ich inklusive aller Nebenkosten (Statik, Blendgutachten etc.) alleine finanzieren und somit wären alle andere Eigentümer auch monetär aus der Sache raus. Lohnen würde sich das bestimmt, immerhin reden wir hier von weit über 400 Quadratmetern nutzbarer Fläche, was bei schönstem Sonnenschein gemäß diverser Faustregeln zu wenigstens 70 kW Leistung führen würde. In der Praxis kommt da wohl ein deutlich kleinerer Wert heraus, aber da wir hier im Markt tagsüber "nur" eine Dauerleistung von ca. 25 kW benötigen, würde die Anlage auf jeden Fall einen großen Teil der benötigten Leistung abdecken.
Aber ich habe davon zugegebenermaßen keine Ahnung und werde mir die Mühe, solche Details zu klären, erst dann machen, wenn ich generell das Okay zum Bau einer PV-Anlage habe. Nutzbare Fläche, Ausbeute, Eigenverbrauch, Speicherung, Einspeisung, irgendwas mit Bahnhof umsteigen.

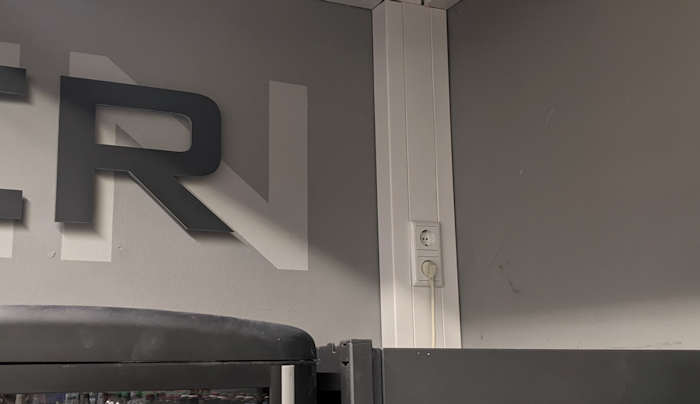

Die beiden Steckdosen sind übrigens inzwischen montiert und auf eine eigene Sicherung aufgelegt. Kleiner Irrtum in der Praxis: Die Anschlusskabel sind nicht so lang, dass jeder Kühler in eine eigene Steckdose kann, also hängen sie jetzt weiterhin zusammen an einer Dreier-Steckdose. ist aber auch egal, da die beiden Steckdosen ohnehin gemeinsam abgesichert sind.
So hat man da in der Ecke noch mal eine Stromversorgung, falls da irgendwelcher elektrischer Firlefanz, beleuchtet, bewegt oder düdelnd, seine Aufgabe erledigen soll.

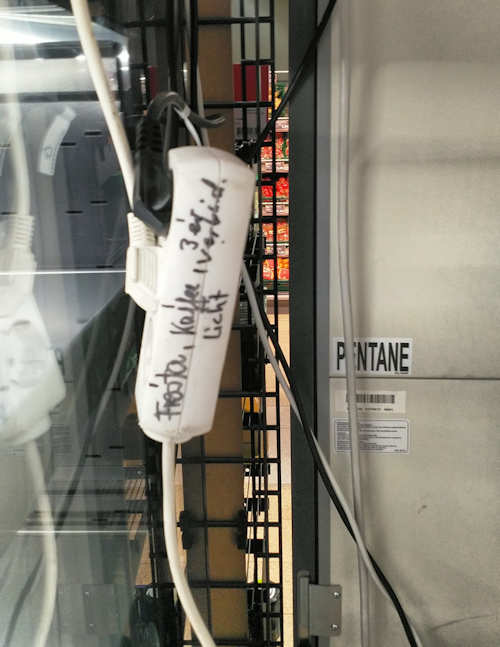

Wenn der Hersteller den tausenden Euros teuren steckerfertigen Kühlregalen jeweils nicht nur ein 1,5m "langes" Anschlusskabel verpasst hätte, könnte man sich den Quark mit einer Steckdosenleiste sparen, die wir
trotz ausreichend installierter Steckdosen im Einsatz haben…
Ich überlege aber, ob ich mir ein paar kurze (1m) Verlängerungskabel besorge und die Geräte wie vorgesehen an den korrekten und vor allem einzeln abgesicherten Steckdosen (wozu hat man das denn erst installieren lassen?!) anschließe. Ist auf jeden Fall die schönere und sicherere Lösung.
Die Steckdosen für die Sydney-Tiefkühltruhen sind montiert, für jede Truhe eine eigene Zuleitung mit eigener Absicherung, nun werden die Strippen unten im Keller noch auf der Verteilung aufgelegt und dann können wir eigentlich schon loslegen, die neue Tiefkühl-Platzierung auszuarbeiten:
(Noch ein bisschen die Kabel ordnen und zusammenfassen und
dann!)
Diese beiden Kabelbündel werden nachher noch die Zuleitungen für die Sydney-Truhen. Pro Insel sieben Steckdosen, jeweils sechs für die Geräte und eine für die gesamte Beleuchtung. Und, looogisch, eine Netzwerkdose:

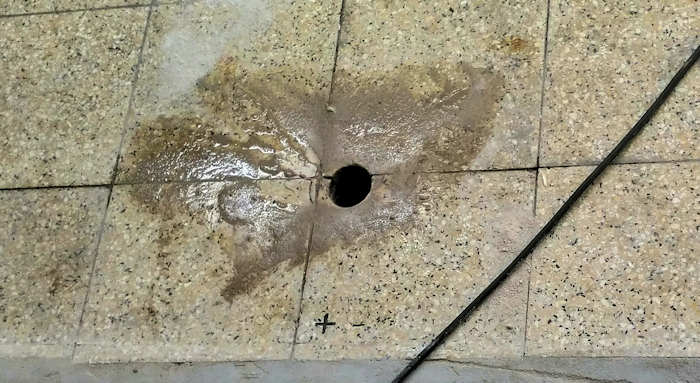

Eine der beiden letzten Kernbohrungen in diesem Umbauprojekt. Durch diese Löcher werden die insgesamt acht Zuleitungen für jeden Tiefkühltruhen-Block runter in den Kriechkeller und dort dann zur Unterverteilung im Maschinenraum geführt. Jetzt noch "schnell" die Strippen einziehen, anschließen und dann können die Tiefkühltruhen kommen …
Nächste Woche Donnerstag habe ich einen Termin mit unserem Elektriker. Dann besprechen wir, wie wir das mit der zukünftigen Steuerung für die Ladenbeleuchtung machen und wie wir am besten die ganzen Zuleitungen (Drehstrom) für die neuen Kühlregale vorbereiten können, auch wenn die alten Anlagen noch im Laden stehen.
Ich habe zwar viele eigene Ideen, aber jemanden dazu zu befragen, der das hauptberuflich macht (und letztendlich auch ausführen soll), kann ja bestimmt auch nicht schaden.
Zwischendurch war übrigens der Elektrikermeister hier und wir haben alle Maßnahmen besprochen: Wo kommen die Lichtschalter für die Ladenbeleuchtung hin und welche Zuleitungen brauchen wir für die neue Backstube?

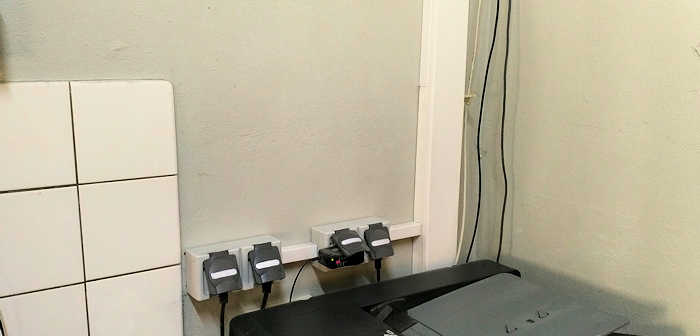

Der Platz für die Ladenbeleuchtungsschalter und wie diese genau aussehen sollen, war in den letzten Wochen immer mal wieder bei mir im Geiste präsent. Ich habe mich nun dazu entschlossen, in der Ecke bei unserem Drucker über den vier Steckdosen einen Kleinverteiler mit aufklappbarem Deckel installieren zu lassen, in dem mehrere auf Hutschiene montierte Schalter sitzen.
Für die Backstube gilt es nun erst mal Leitungen durch den Keller zu ziehen: Einmal 5x2,5mm² für die Presse (außerhalb des Raumes, aber direkt an der Wand), zweimal 5x6mm² für die Drehstromzuleitungen für den Backofen und den Durchlauferhitzer, der unseren alten Boiler ersetzen wird. Dann noch zwei einfache (3x2,5mm²) Zuleitungen für Licht, den Tiefkühlschrank und frei verwendbare Steckdosen.
Ihr seht, es gibt hier viel zu beachten!
Das war's mit der Elektroinstallation im alten Büro. Ich habe die Zuleitung aus dem kleinen Unterverteiler gezogen und provisorisch eine Steckdose daran befestigt, damit ich noch eine Möglichkeit habe, meine Lampe und ggf. Maschinen zu benutzen. Damit sind aber sämtliche Leitungen in dem Raum stromlos und ich kann sorgenfrei alles auseinanderbauen:
