Lichtbänder und Rohre auf Kollisionskurs

Bei der Planung unserer neuen Beleuchtung hier im Markt, waren wir von einem stramm unter der Decke montierten System ausgegangen und haben einige unverrückbare (alles kann man ändern, aber lassen wir mal bzgl. des Aufwands die Kirche im Dorf …) Bauteile entsprechend einkalkuliert. Wir haben z.B. Heizungsrohre (Hier auf dem zweiten Bild zu erkennen), die hier genau unter der Ladendecke (Sozusagen "unter Strohputz") verlegt sind, bei denen wir in den Lichtbändern eine Lücke vorgesehen haben, die wir mit einem Stückchen Kabelkanal überbrückt hätten.

Und während man so plant und macht, fällt einem auf, dass ja die neuen Lichtbänder, wie auf diesem Foto zu sehen íst, einen etwa zehn Zentimeter großen Abstand zur Decke haben, durch den man die Heizungsrohre, Kabelkanäle und was sich da sonst noch über unseren Köpfen tummelt, bequem durchführen kann.

Einmal durchatmen, das wird easy. Könnte aber sein, dass wir dann doch noch mehr Material brauchen. Aber bis wir das sehen können, wird es noch einige Wochen dauern.

Brüstungskanal: Vorne rechts fertig!

Ein weiterer Schritt ist erledigt: Der Brüstungskanal unter der Decke ist auf der rechten Ladenseite nun vollständig geschlossen! Das Stück an der hinteren Ladenwand, also über dem Brotregal, kann ich auch noch verschließen und dann heißt es erst mal wieder: Ab in den (Kriech-)Keller und Kabel einziehen. Auf der anderen Ladenseite kann der Kabelkanal nämlich noch nicht mit seinen Deckeln werden, da dort noch ein paar Stromleitungen, u.a. für die Kleineistruhe und die Coca-Cola-Kühlschränke, eingezogen werden müssen.

Eine Arbeit, die wir bislang erfolgreich vor uns her geschoben haben …


Brüstungskanal rechte Ladenseite (fast fertig)

In den letzten Tagen habe ich jede zur Verfügung stehende Minute damit verbracht, die Arbeit an den Brüstungskanälen auf der rechten Ladenseite fortzusetzen. Dazu gehörte, dass sämtliche Leitungen und das Verlegekabel in die Kanäle gefädelt werden, die alten Zuleitungen zu den Kameras habe ich entfernt, Netzwerkdosen angeschlossen und schließlich die Deckel auf die Kanäle gesetzt.

Hier die Ecke über den beiden großen Kühlregalen. Der Kabelring, der ziemlich genau in der Bildmitte aus dem Kabelkanal baumelt, ist eine Zuleitung für eines unserer neuen Lichtbänder.



Hier noch einmal die gleiche Ecke, diesmal aus einer anderen Perspektive aufgenommen. Zu sehen ist, dass der Kanal über dem Molkereiprodukte-Kühlregal schon vollständig geschlossen ist:



Hier musste ich leider eine Zwangspause einlegen. Mir sind direkt nach der Ecke die Tragrahmen für die Keystone-Module ausgegangen, so dass ich mit den Deckeln nicht weitermachen konnte. Aber immerhin liegen schon mal sämtliche Kabel im Kanal und hängen nicht mehr in der Gegend herum. Die Fortsetzung folgt wohl erst in der kommenden Woche …


Brüstungskanal am Pfeiler hinterm Kühlregal

Wir sind gerade übrigens nicht nur dabei, die Netzwerkkabel auf der rechten Ladenseite in die Brüstungskanäle zu stopfen, sondern erledigen in dem Abwasch auch gleich diese Baustelle komplett: Auf die Kanäle kommen die Deckel drauf, denn theoretisch müssen wir da erst mal nicht wieder ran.

Nicht nur beim Anbau der Kanäle haben uns die krummen Wände Kummer gemacht, auch jetzt mit den Deckeln sieht es nicht viel besser aus. Die Lücken fallen in der Realität tatsächlich weniger auf, als es hier in Großaufnahme auf diesem Foto wirkt. Vielleicht arbeiten wir daran noch mal mit irgendwelchen Ausleistungen oder Klebeband, aber das ist letztendlich auch nur noch Kosmetik …


Geschlossene Brüstungskanäle

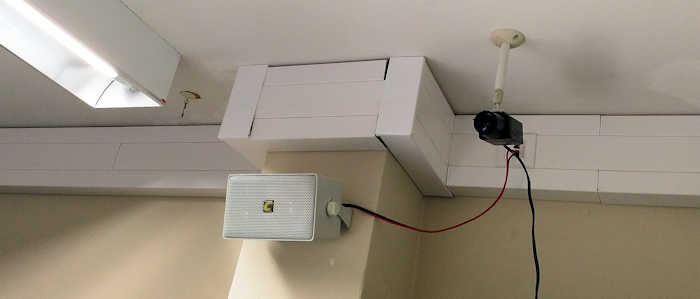

Meter für Meter schließt sich der Brüstungskanal unter der Decke, in dem sich Strom-, Lautsprecher- und Netzwerkkabel befinden. So wie auf diesem Foto ist es, so war es geplant und so wird es bleiben:


Netzwerkkabel auf dem Kühlregal

So sah heute Nachmittag überwiegend mein Arbeitsplatz hier aus …

Die letzten Netzwerkkabel finden derzeit ihren Weg hier in die Kabelkanäle. Dann kommen die Anschlussdosen dran und schließlich die Deckel auf die Kanäle. Ich mache drei Kreuze, wenn dieses Teilstück unserer Baustelle erledigt ist.


Konservendosen-Kabelstopper

Seit wir Kabel in die Brüstungskanäle einziehen, haben wir das Problem, dass die Strippen durch ihre reine Masse wieder aus dem Kanal gezogen werden. Also mussten wir immer irgendwie die bereits eingezogenen Kabel fixieren. Bis wir die Deckel hatten und uns davon ein paar kleine Stücke abgeschnitten hatten, was natürlich letztendlich Materialverschwendung ist, haben wir immer mit irgendwelchen anderen Dingen improvisiert. Von Werkzeug bis Holzstückchen klemmte schon alles in den Kanälen.

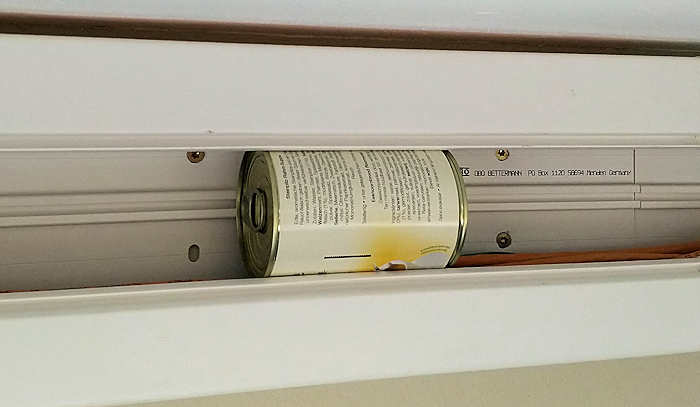

Heute sind wir darauf gekommen, dass eine normale 425ml-Standardkonservendose absolut perfekt passt. Sie lässt sich bequem durch die Öffnung drücken, hält aber so fest, dass die Kabel keine Chance mehr haben. Sowas fällt einem natürlich erst ein, wenn man mit sämtlichen Arbeiten in den letzten Zügen liegt … :-P


Netzwerkkabelinstallationsgebastel

Wirklich praktisch, dass wir bei unserer Getränkeabteilung diese "Dächer" auf den Regalen liegen haben. Da das ja ausgewachsene Fachböden sind, kann man da auch problemlos drauf sitzen und irgendwelche Arbeiten erledigen. Zum Beispiel die Keystone-Module an die Verlegekabel montieren, während man den Kabelbaum im Brüstungskanal verstaut.


Gebändigtes Kabelbündel

Eine der bislang für mich am quälendsten Einzelbaustellen hier im Kabelkanal-Projekt ist der Durchbruch ins Kassenbüro, durch den ein dickes Bündel an Netzwerk-, Telefon-, Alarmanlagen-, Video-, Stom- und Lautsprecherkabeln vom Büro in den Laden geführt wird.

Ein Teil der Strippen war ursprünglich anders verlegt, nämlich hinter der weiß-roten Dekoschiene (hier noch gut zu sehen) und nicht dafür ausgelegt, erst noch 30cm nach oben und dann noch stramm unter der Decke entlang geführt zu werden.
Aber das ist inzwischen komplett erledigt. Jede einzelne Leitung passt problemlos und nun können wir uns darum kümmern, nach unten noch ein kurzes Stück Kabelkanal zu montieren und wenn dann irgendwann die Deckel angebaut sind, wird man von all dem überhaupt nichts mehr sehen.

(Wenn alles fertig ist, wird das Loch noch mit einer passenden Brandabschottung verschlossen, ist ja klar.)

Die einzelne schwarze Strippe, die aus dem Loch heraus nach unten führt, versorgt derzeit noch provisorisch die beiden Kühlschränke in der Getränkeabteilung mit Strom. Das kommt aber noch weg, sobald wir eine neue Zuleitung eingezogen haben, die dann auch unten im Keller an der großen Unterverteilung aufgelegt sein wird.

Zwischenschritt:



Fertig:


Brüstungskanal 20181122 – 2

An einer Stelle in der Wand zum Lager gucken noch ganz viele der alten Videokabel durch die Mauer. Die werden bis auf Weiteres in einem Bündel von unten/vorne in den Kanal geführt werden. Natürlich könnte ich dort den Brüstungskanal unten aufsägen und die Leitungen dort einführen, aber wie vorhin schon geschrieben: Die alten Videokabel werden in absehbarer Zeit vollständig verschwinden und damit auch dieses Provisorium:


Brüstungskanal 20181122 – 1

Aktuell sind wir in jeder verfügbaren Minute dabei, die Brüstungskanäle unter der Decke so weit vorzubereiten, dass wir endlich die Deckel auf der gesamten Länge anbauen können. Denn überall hingen noch Steckdosen, Videokabel und (fest angeschlossene) Lautsprecherkabel aus dem Kabelkanal heraus. Ein paar kleine Lücken werden in den Deckeln noch bleiben müssen, denn die Videokabel für die alten Kameras müssen derzeit noch bleiben und werden von mir auch nicht auf irgendwelche Anschlussdosen gelegt.

Aber wir arbeiten ja schon am neuen System. In den nächsten Tagen (vielleicht auch erst Sonntag (und was ist mit der Weihnachtsdeko?)) werden wir auf jeden Fall schon die Netzwerkkabel für die zukünftigen Kameras noch mit in die Kanäle einziehen und dann kommen die Deckel drauf.

Hier seht ihr das Stück über der Getränkeabteilung. Ich denke, man kann jetzt schon ganz gut erahnen, wie es mal werden wird:


Verschlossene Brüstungskanäle

Wir haben heute schon mal angefangen, endlich die Brüstungskanäle zu schließen. Nach ein paar Metern fiel mir ein, dass es zwar aufwändig und die Platzierung der Dosen derzeit nur recht vage planbar ist, aber die Netzwerkkabel für die neuen Videokameras hinterher einzubringen, dafür alle Deckel wieder zu öffnen und (aufgrund der neu installierten Netzwerkdosen) vor dem Einsetzen wieder kürzen zu müssen, wäre eine noch undankbarere Arbeit.

Also ist hier für heute Baustopp, nun machen wir uns erst mal Gedanken, wo denn die neuen Kameras sitzen werden und dann kommen die Cat.7-Zuleitungen direkt mit in die Kanäle.

Aber so sieht es schon echt gut aus aus:


Ich, Kabelkanäle montierend vor der Kamea

Ein paar schöne und vor allem ungeplante "Selfies", die quasi mit Hilfe der Videoanlage entstanden sind. In den Kabelkanälen liegen läääängst die Zuleitungen der beiden Kühlregale für Salate und Getränke. :-)

(Übrigens nicht mit Blitz vom Monitor abfotografiert. Der helle Fleck ist einer der LED-Strahler bei uns in der Gemüseabteilung, was man bei genauerer Betrachtung der Bilder auch anhand von Lichterscheinungen und Reflexionen nachvollziehen können sollte.)




Kabelkanal überm Gemüse

Die nächste vorbereitende Baustelle ist erledigt: Ein mittelgroßer Kabelkanal verläuft jetzt über der Gemüseabteilung vom Brüstungskanal rüber zu unseren neuen Kühlregalen für Getränke und Salate, die nächste Woche geliefert werden.

Dort hinein kommen die beiden 5- und drei 2-adrige Zuleitungen´und ein Netzwerkkabel für den Anschluss der beiden Kühlregale an die zentrale Marktüberwachung. Das wird noch wieder Fleißarbeit, die Leitungen zu verlegen …
