Gebändigtes Kabelbündel

Eine der bislang für mich am quälendsten Einzelbaustellen hier im Kabelkanal-Projekt ist der Durchbruch ins Kassenbüro, durch den ein dickes Bündel an Netzwerk-, Telefon-, Alarmanlagen-, Video-, Stom- und Lautsprecherkabeln vom Büro in den Laden geführt wird.

Ein Teil der Strippen war ursprünglich anders verlegt, nämlich hinter der weiß-roten Dekoschiene (hier noch gut zu sehen) und nicht dafür ausgelegt, erst noch 30cm nach oben und dann noch stramm unter der Decke entlang geführt zu werden.
Aber das ist inzwischen komplett erledigt. Jede einzelne Leitung passt problemlos und nun können wir uns darum kümmern, nach unten noch ein kurzes Stück Kabelkanal zu montieren und wenn dann irgendwann die Deckel angebaut sind, wird man von all dem überhaupt nichts mehr sehen.

(Wenn alles fertig ist, wird das Loch noch mit einer passenden Brandabschottung verschlossen, ist ja klar.)

Die einzelne schwarze Strippe, die aus dem Loch heraus nach unten führt, versorgt derzeit noch provisorisch die beiden Kühlschränke in der Getränkeabteilung mit Strom. Das kommt aber noch weg, sobald wir eine neue Zuleitung eingezogen haben, die dann auch unten im Keller an der großen Unterverteilung aufgelegt sein wird.

Zwischenschritt:



Fertig:


Kein Loch mehr in den Keller

Als wäre nichts gewesen. Ähm, beinahe. :-)

(Diese Handwerker liefern wirklich super Leistungen. Mit der Firma arbeiten wir inzwischen seit knapp vier Jahren zusammen und jede Baustelle wird absolut zufriedenstellend erledigt!)

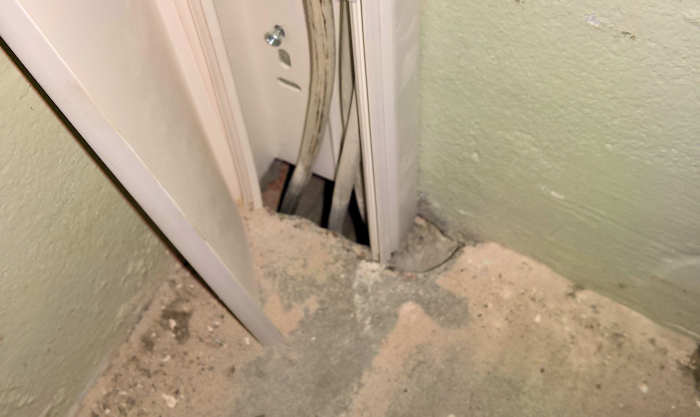

Ausreichend großer Durchbruch

Die drei aufgerollten Leitungen im Lager führen natürlich auch schon bis zum neuen Verteiler im Keller. Spannend war die Frage, was für Löcher der Elektriker dazu im letzten Jahr gebohrt hatte. Gerade passend oder ausreichend dimensioniert, so dass auch die zukünftigen Leitungen (Büro, Personalraum) dort durchgefädelt werden können.

Frage beantwortet: Da kann man eine ganze Kabeltrommel durchwerfen. Naja, fast. :-)


Versetzte Spinde

Die alten Mitarbeiterspinde sind inzwischen ganz nach rechts an die Aufenthaltsraumtür gerückt, so dass der Platz für meine zukünftige Bürotür freigeräumt ist. Morgen werden wir mit der Mauernutfräse (mit natürlich nur einer Trennscheibe auf der Spindel) die vier Schlitze für die neue Öffnung erstellen. Den Rest erledigt dann aber in etwa zwei Wochen das Bauunternehmen.

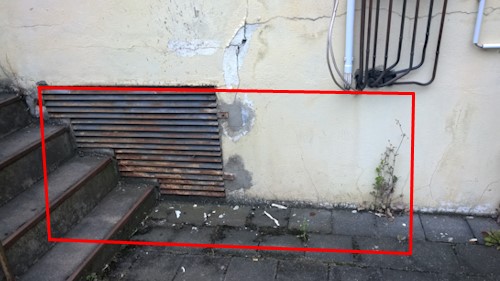

Umplanung Pumpenmodul --> Keller

Ich habe doch noch einen Weg gefunden, wie wir das große Pumpenmodul in den Keller bekommen werden. Diese Methode wirkt etwas brachialer, aber ist statisch und logistisch die bessere Lösung. Etwas links vom ursprünglich angedachten Platz haben wir quasi freie Bahn, vor allem nach unten. Da können wir ein Gitter rausnehmen und brauchen nur noch ein Stück rechts davon aufzustemmen. Die Höhe der Öffnung schaffen wir, in dem wir das Pflaster aufnehmen und ein Loch graben. Auf diese Weise kommen wir im Keller auch noch etwas weiter unten raus, was beim Gesamtgewicht des Elements nicht unangenehm ist. Innen stützen wir die Decke dann vorsorglich mit einem Träger ab, der einfach mit zwei Drehsteifen fixiert wird.

Die Treppenstufen links im Bild können übrigens weg. Die ganze Rampe mitsamt Treppe (hier im Beitrag zu sehen) kommt planmäßig ohnehin weg. Also was soll's…

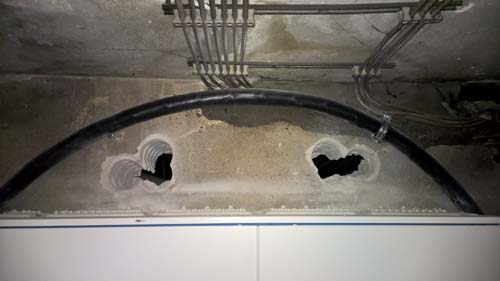

Halbfertige Löcher

Im Keller tut sich was. Über der neuen Unterverteilung entstehen derzeit ein paar Durchbrüche (momentan durch den verwendeten Kernbohrer noch etwas unförmig), durch welche später sämtliche Zuleitungen der neuen Elektroinstallation geführt werden. Hinter der Mauer ist der Anfang der Kabelbahnen, die momentan immer noch installiert werden – es sind nun mal etliche Meter…
