Brüstungskanal: Vorne rechts fertig!

Ein weiterer Schritt ist erledigt: Der Brüstungskanal unter der Decke ist auf der rechten Ladenseite nun vollständig geschlossen! Das Stück an der hinteren Ladenwand, also über dem Brotregal, kann ich auch noch verschließen und dann heißt es erst mal wieder: Ab in den (Kriech-)Keller und Kabel einziehen. Auf der anderen Ladenseite kann der Kabelkanal nämlich noch nicht mit seinen Deckeln werden, da dort noch ein paar Stromleitungen, u.a. für die Kleineistruhe und die Coca-Cola-Kühlschränke, eingezogen werden müssen.

Eine Arbeit, die wir bislang erfolgreich vor uns her geschoben haben …


Brüstungskanal rechte Ladenseite (fast fertig)

In den letzten Tagen habe ich jede zur Verfügung stehende Minute damit verbracht, die Arbeit an den Brüstungskanälen auf der rechten Ladenseite fortzusetzen. Dazu gehörte, dass sämtliche Leitungen und das Verlegekabel in die Kanäle gefädelt werden, die alten Zuleitungen zu den Kameras habe ich entfernt, Netzwerkdosen angeschlossen und schließlich die Deckel auf die Kanäle gesetzt.

Hier die Ecke über den beiden großen Kühlregalen. Der Kabelring, der ziemlich genau in der Bildmitte aus dem Kabelkanal baumelt, ist eine Zuleitung für eines unserer neuen Lichtbänder.



Hier noch einmal die gleiche Ecke, diesmal aus einer anderen Perspektive aufgenommen. Zu sehen ist, dass der Kanal über dem Molkereiprodukte-Kühlregal schon vollständig geschlossen ist:



Hier musste ich leider eine Zwangspause einlegen. Mir sind direkt nach der Ecke die Tragrahmen für die Keystone-Module ausgegangen, so dass ich mit den Deckeln nicht weitermachen konnte. Aber immerhin liegen schon mal sämtliche Kabel im Kanal und hängen nicht mehr in der Gegend herum. Die Fortsetzung folgt wohl erst in der kommenden Woche …


Brüstungskanal am Pfeiler hinterm Kühlregal

Wir sind gerade übrigens nicht nur dabei, die Netzwerkkabel auf der rechten Ladenseite in die Brüstungskanäle zu stopfen, sondern erledigen in dem Abwasch auch gleich diese Baustelle komplett: Auf die Kanäle kommen die Deckel drauf, denn theoretisch müssen wir da erst mal nicht wieder ran.

Nicht nur beim Anbau der Kanäle haben uns die krummen Wände Kummer gemacht, auch jetzt mit den Deckeln sieht es nicht viel besser aus. Die Lücken fallen in der Realität tatsächlich weniger auf, als es hier in Großaufnahme auf diesem Foto wirkt. Vielleicht arbeiten wir daran noch mal mit irgendwelchen Ausleistungen oder Klebeband, aber das ist letztendlich auch nur noch Kosmetik …


Geschlossene Brüstungskanäle

Meter für Meter schließt sich der Brüstungskanal unter der Decke, in dem sich Strom-, Lautsprecher- und Netzwerkkabel befinden. So wie auf diesem Foto ist es, so war es geplant und so wird es bleiben:


Konservendosen-Kabelstopper

Seit wir Kabel in die Brüstungskanäle einziehen, haben wir das Problem, dass die Strippen durch ihre reine Masse wieder aus dem Kanal gezogen werden. Also mussten wir immer irgendwie die bereits eingezogenen Kabel fixieren. Bis wir die Deckel hatten und uns davon ein paar kleine Stücke abgeschnitten hatten, was natürlich letztendlich Materialverschwendung ist, haben wir immer mit irgendwelchen anderen Dingen improvisiert. Von Werkzeug bis Holzstückchen klemmte schon alles in den Kanälen.

Heute sind wir darauf gekommen, dass eine normale 425ml-Standardkonservendose absolut perfekt passt. Sie lässt sich bequem durch die Öffnung drücken, hält aber so fest, dass die Kabel keine Chance mehr haben. Sowas fällt einem natürlich erst ein, wenn man mit sämtlichen Arbeiten in den letzten Zügen liegt … :-P


Netzwerkkabelinstallationsgebastel

Wirklich praktisch, dass wir bei unserer Getränkeabteilung diese "Dächer" auf den Regalen liegen haben. Da das ja ausgewachsene Fachböden sind, kann man da auch problemlos drauf sitzen und irgendwelche Arbeiten erledigen. Zum Beispiel die Keystone-Module an die Verlegekabel montieren, während man den Kabelbaum im Brüstungskanal verstaut.


Gebändigtes Kabelbündel

Eine der bislang für mich am quälendsten Einzelbaustellen hier im Kabelkanal-Projekt ist der Durchbruch ins Kassenbüro, durch den ein dickes Bündel an Netzwerk-, Telefon-, Alarmanlagen-, Video-, Stom- und Lautsprecherkabeln vom Büro in den Laden geführt wird.

Ein Teil der Strippen war ursprünglich anders verlegt, nämlich hinter der weiß-roten Dekoschiene (hier noch gut zu sehen) und nicht dafür ausgelegt, erst noch 30cm nach oben und dann noch stramm unter der Decke entlang geführt zu werden.
Aber das ist inzwischen komplett erledigt. Jede einzelne Leitung passt problemlos und nun können wir uns darum kümmern, nach unten noch ein kurzes Stück Kabelkanal zu montieren und wenn dann irgendwann die Deckel angebaut sind, wird man von all dem überhaupt nichts mehr sehen.

(Wenn alles fertig ist, wird das Loch noch mit einer passenden Brandabschottung verschlossen, ist ja klar.)

Die einzelne schwarze Strippe, die aus dem Loch heraus nach unten führt, versorgt derzeit noch provisorisch die beiden Kühlschränke in der Getränkeabteilung mit Strom. Das kommt aber noch weg, sobald wir eine neue Zuleitung eingezogen haben, die dann auch unten im Keller an der großen Unterverteilung aufgelegt sein wird.

Zwischenschritt:



Fertig:


Brüstungskanal 20181122 – 2

An einer Stelle in der Wand zum Lager gucken noch ganz viele der alten Videokabel durch die Mauer. Die werden bis auf Weiteres in einem Bündel von unten/vorne in den Kanal geführt werden. Natürlich könnte ich dort den Brüstungskanal unten aufsägen und die Leitungen dort einführen, aber wie vorhin schon geschrieben: Die alten Videokabel werden in absehbarer Zeit vollständig verschwinden und damit auch dieses Provisorium:


Brüstungskanal 20181122 – 1

Aktuell sind wir in jeder verfügbaren Minute dabei, die Brüstungskanäle unter der Decke so weit vorzubereiten, dass wir endlich die Deckel auf der gesamten Länge anbauen können. Denn überall hingen noch Steckdosen, Videokabel und (fest angeschlossene) Lautsprecherkabel aus dem Kabelkanal heraus. Ein paar kleine Lücken werden in den Deckeln noch bleiben müssen, denn die Videokabel für die alten Kameras müssen derzeit noch bleiben und werden von mir auch nicht auf irgendwelche Anschlussdosen gelegt.

Aber wir arbeiten ja schon am neuen System. In den nächsten Tagen (vielleicht auch erst Sonntag (und was ist mit der Weihnachtsdeko?)) werden wir auf jeden Fall schon die Netzwerkkabel für die zukünftigen Kameras noch mit in die Kanäle einziehen und dann kommen die Deckel drauf.

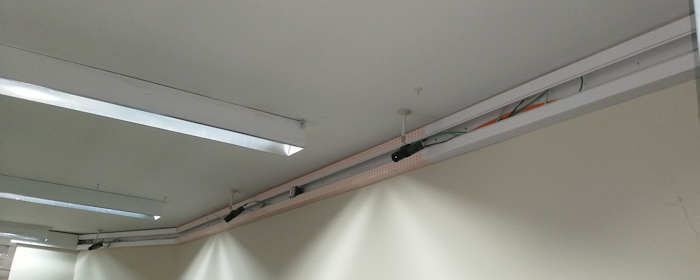

Hier seht ihr das Stück über der Getränkeabteilung. Ich denke, man kann jetzt schon ganz gut erahnen, wie es mal werden wird:


Verschlossene Brüstungskanäle

Wir haben heute schon mal angefangen, endlich die Brüstungskanäle zu schließen. Nach ein paar Metern fiel mir ein, dass es zwar aufwändig und die Platzierung der Dosen derzeit nur recht vage planbar ist, aber die Netzwerkkabel für die neuen Videokameras hinterher einzubringen, dafür alle Deckel wieder zu öffnen und (aufgrund der neu installierten Netzwerkdosen) vor dem Einsetzen wieder kürzen zu müssen, wäre eine noch undankbarere Arbeit.

Also ist hier für heute Baustopp, nun machen wir uns erst mal Gedanken, wo denn die neuen Kameras sitzen werden und dann kommen die Cat.7-Zuleitungen direkt mit in die Kanäle.

Aber so sieht es schon echt gut aus aus:


Feiertagsarbeit, 31.10.18 / Teil 3

Fertig! Die Zuleitungen sind allesamt eingefädelt, es war ein hartes Stück Arbeit, aber sie musste ja auch erledigt werden. In den nächsten Tagen werden wir anfangen, die neuen Lichtbänder zu montieren, aber das können wir auch relativ problemlos während der Öffnungszeit machen, da diese Arbeit, wenngleich augenscheinlich sehr aufwändig, sich zunächst auf etwa 120 Bohrungen für die Befestigungen beschränkt. Die eigentliche Montage der Leuchten ist dann relativ schnell erledigt und wird in kürzester Zeit zu deutlich sichtbaren Erfolgen führen.



Heute geht es erst mal mit Kabeln weiter, jedoch deutlich leichteren. Wenn wir schon auf den Kühlregalen herumrutschen, können auch endlich die neuen Zuleitungen für die Lautsprecher legen. Dann haben wir endlich wieder Musik im Laden. Diese Stille ist nämlich unerträglich und fühlt sich ganz schlimmen nach Discounter an.

Und dann werden auch endlich die Gerätedosen zum Einsatz kommen, in welche dann die vor Ewigkeiten bestellten Lautsprecher-Anschlussdosen gesetzt werden. Und dann können wir endlich mal darüber nachdenken, die Kabelkanäle zu verschließen, damit wir einen weiteren Schritt in Richtung Normalität gehen können.


Das letzte Brüstungskanalstück

Hier kommt jetzt das letzte Brüstungskanal-Stück rein. Zumindest das letzte horizontale Teil. An zwei Stellen werden wir noch nach unten gehen, damit man die Leitungen Richtung Boden führen kann, aber das ist reine Fleißarbeit und mal eben im Vorbeigehen zu erledigen.

Damit ist nach etwas mehr als einem Jahr der komplette Laden (die Schaufensterfront zähl(t)e ich nie mit) mit den Kanälen umrundet. Ab Montag kommen auch tatsächlich schon die ersten Stromleitungen für die beiden Kühlregale an dem dicken Pfeiler dort hinein.


Herausforderungen beim Brüstungskanalanbau (2)

Ganz hinten an der Wand ist ein Stück Kabelkanal zu sehen, auf dem Foto ist er fast ganz unten mit einer davor montieren Kamera unserer Videoanlage. Davor seht ihr zwei Reihen unserer Deckenbeleuchtung.

Hier ist wirklich alles krumm und schief. Altbau eben. Wir machen daraus jetzt das Beste. Die nächste größere Baumaßnahme an diesem Gebäude dürfte dann wohl irgendwann mal mit Hilfe eines Baggers mit montiertem Sortiergreifer durchgeführt werden. :-P


Herausforderungen beim Brüstungskanalanbau (1)

Die etwas unorthodoxe Formgebung unserer Strohputzdecke, nicht weniger die der Wände und vor allem der sich daraus ergebenden Kante zwischen Wänden und Decke macht jedes zu montierende Stück Kabelkanal zu einer neuen Herausforderung.

Hier eine Beule, da eine Delle – was auf den Fotos so wild aussieht, ist nicht unsere Unfähigkeit, die Kanäle gerade zu montieren. Es ist auch nicht so, dass wir von OBO die nach einem Brandschaden verbogene B-Ware verbaut hätten.

Manchmal hilft es etwas, mit purer Gewalt den Weg freizuräumen. So wie auf dem oberen Foto:
