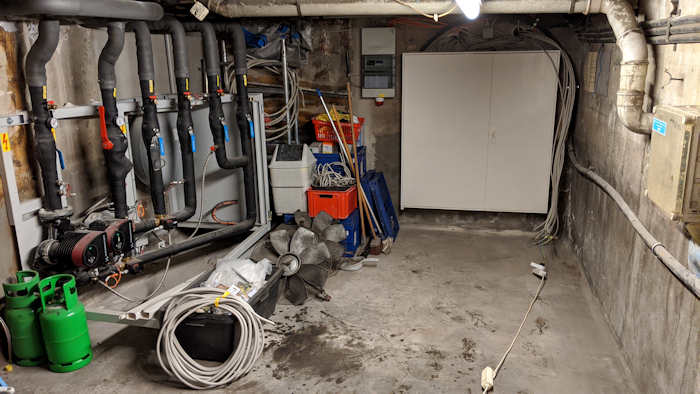

Lüftungsgitter in den Maschinenraum

Die beiden jeweils ca. 80 cm breiten noch vorhandenen Lüftungsgitter, die wir nun nicht wie ursprünglich mal geplant für den Einbau der Pumpenstation entfernt haben, sind immer noch in der Wand unseres Maschinenraums.

Noch. Da diese Belüftung überhaupt nicht mehr notwendig ist, aber Kälte und Staub auf diese Weise in den Raum gelangen, werde ich die beiden Gitter nun auch entfernen und die Öffnungen zumauern und anständig verputzen lassen.


Bruch im flexiblen Kupferrohr

Glückwunsch: In der Kühlanlage im Markt in Findorff ist im Maschinenraum ein kleines Leck in einer flexiblen Kupferleitung entstanden, durch die ein nicht unerheblicher Teil des verfluchten Kältemittels R404a entwichen ist. Zum Glück haben wir von dem Zeugs noch was gehabt, nämlich den gesamten Bestand aus der alten Anlage hier in der Neustadt. Ein Neukauf wäre nur zu exorbitanten Preisen (pro Kilogramm bis zu 100 Euro) möglich gewesen.

Die Anlage in Findorff muss zwar nicht außer Betrieb genommen werden und Altbestände von, bzw. recyceltes Kältemittel darf noch einige Jahre verwendet werden – aber irgendwann ist auch damit Schluss und spätestens dann muss eine neue Lösung her.


Angefordertes Weiterbau-Angebot für die Kühlräume

Wir hatten zwar im Rahmen der großen Umbauten vor einem Jahr neben allem anderen zwar auch mit den Kühlräumen (Tiefkühl und Pluskühlung) angefangen, aber diese Baustelle auf halber Strecke wieder beendet. Einerseits wurden die falschen Komponenten geliefert, andererseits waren das ein paar zehntausend Euro, die ich so erst mal nicht investieren musste.

Seit dem leben wir ohne die Kühlräume, aber es stellt sich heraus, dass diese Lagermöglichkeiten im Alltag doch fehlen. Vor allem brauchen wir deutlich mehr Vorrat an Brot und Kuchen, als wir damals gedacht und geplant haben. Der Tiefkühlschrank bei uns in der Backstube ist zwar groß, aber nicht groß genug.
Einige Artikel (Eis im Sommer, Eiswürfel) passen einfach nicht in ausreichender Menge in die Tiefkühltruhen und dann hat uns diesen Sommer noch ein weiteres wichtiges Geschäft gefehlt: Gekühlte Getränke, die wir hier früher dutzendfach kistenweise pro Tag verkauft haben. Dieses Jahr hatten wir täglich viele enttäuschte, durstige Kunden.

Nun habe ich beschlossen, diese Lücke in unserem Umbau- und Modernisierungsprojekt ebenfalls noch zu schließen. Ein aktuelles Angebot für die Fertigstellung der beiden Kühlräume ist bereits angefordert. Der große Verdampfer und eine Kältemaschine im Keller sind ja bereits geliefert und eingebaut. Es fehlen noch die beiden Geräte für den zweiten Kühlraum und ein paar Stromanschlüsse. Selbst die ganzen Rohre für das Kältemittel sind schon verlegt worden, die jetzt noch notwendigen Arbeiten sind also relativ überschaubar.

Mal gucken, was da kommt …

EIN Aggregat für den Keller

Das ist übrigens eines der Kältemaschinen mit Wärmetauscher für die Kühlräume. Zwei dieser Aggregate kommen in den Maschinenraum neben die Pumpenstation. Darüber werden zukünftig MoPro- und Tiefkühlraum versorgt. Im direkten Kreislauf mit klassischem Kältemittel in Kupferleitungen, der Rest geht dann über einen Wärmetauscher in den Solekreislauf und über den Rückkühler raus.

So ein Teil ca. 1,5m lang und ungefähr 250kg schwer:


Ausgediente Kapselkompressoren

Inzwischen sind sie ja schon längst ausgebaut und entsorgt. Irgendwie hing dieser Beitrag als "Entwurf" hier in der Liste. Also hier noch mal, wenn auch chronologisch aus dem Ruder, ein Blick auf die alten Kompressoren der "Pluskühlung":

Der Dreierverbund an gekapselten Kältekompressoren hat nun auch endgültig ausgedient. Was genau damit geschehen wird, weiß ich auch noch nicht, aber das ist ja ohnehin vor allem das Problem unseres "Kälteanlagendekonstrukteurs", der den pauschalen Auftrag bekommen hat, sämtliche alten Kühlanlagen außer Betrieb zu nehmen, abzubauen und zu entsorgen oder sonstwie zu verwerten.


Vorbereitungen im Keller

Neben der Pumpenstation im Keller sind inzwischen auch schon die Rohrleitungen für den Anschluss der beiden Kühlzellenaggregate (also für den MoPro- und Tiefkühlraum) angebracht:


Pumpenstation an der Wand

Nach dem die Pumpenstation im Keller nun ziemlich genau ein dreiviertel Jahr herumstand, wurde sie eben schon an ihren finalen Platz an der Wand befestigt.

Finde ich gut, denn wenn es mal wieder eine Überflutung geben sollte, bekommt das Ding nicht gleich nasse Füße. Eigentlich hieß es bislang immer, dass die Station auf dem Boden stehen bleiben und nur an der Wand fixiert werden soll. Aber so ist nicht nur auch gut, sondern sogar besser. :-)


Besenreiner Maschinenraum

Der Tag war ganz ergiebig: Die gesamte alte Technik im Maschinenraum ist abgebaut und auch die Wand, hinter der die Schalldämpfer standen, ist komplett weg. Ich habe viel Schutt abgetragen und nach draußen auf den großen Haufen gekippt. Der Raum ist besenrein und so übergebe ich ihn morgen den Kälteanlagenbauern, damit die ihren neuen Kram hier einbringen können.


Maschinenraum ohne Schalldämpfer

Die große Trennwand zwischen dem (schon arg geschrumpften) Maschinenpark und den auf dem Hof aufgereihten Schalldämpfern ist mittlerweile auch schon verschwunden, bzw. liegt in Einzelteilen draußen auf dem großen Schutthaufen.

Sobald unser Kältemonteur (ja, er arbeitet auch am Sonntag) die letzten Kältemittelleitungen entfernt hat, wird auch die zweite Seite dieses gemauerten Verschlages fallen. Später noch sollen die Maschinen komplett ausgebaut sein, so dass der Keller komplett frei ist für die Pumpenstation und auch die beiden neuen Aggregate für die Kühlräume,


Alter Schaltschrank

Im Mai 2000 haben wir im Maschinenraum auch einen nicht ganz kleinen Schaltschrank installiert bekommen. Das Ding beherbergte vor allem die Temperaturüberwachung und neben einem Hauptschalter auch die Möglichkeit, jedes einzelne Kühlgerät einzeln an- und ausschalten zu können.

Das Ding hat nun endgültig ausgedient und ist ein schönes Beispiel für Dinge, die eigentlich überflüssig aber irgendwie viel zu schade zum verschrotten sind. Als Gesamtkonzept ist der Schrank gänzlich unbrauchbar, aber erstmal ist der Stahlschrank richtig schön massiv, mit Hutschienen und Hauptschalter ausgestattet, dazu stecken auf den Schienen etliche elektrotechnische Komponenten: Spontan fallen mir diverse Schütze und unzählige Reihenklemmen ein.

Ich glaube, bei diesem Schrank werde ich wenig Messitum ausleben, ihn bei mir in der Halle einlagern und ihn erst in ein paar Jahren entsorgen. :-P


16 Kulissenschalldämpfer-Elemente

So sehen übrigens die Kulissenschalldämpfer bei Tageslicht aus.

Jedes dieser Module hat etwa die Maße 97 x 50 x 21 cm. Acht Stück haben eine aufgesetzte Führung, so dass man immer zwei Module sicher übereinander stapeln kann, und so standen sie auch hier im Maschinenraum. Insgesamt acht Türme, jeweils vom Boden bis zur Decke hoch.

Die acht unteren Module standen zeitweise im Wasser, daher der weiße Rand im unteren Bereich. Zum Alter der Schalldämpfer kann ich leider üüüüüüberhaupt nichts sagen. Die waren da schon drin, als wir hier eingezogen sind, aber seit wie vielen Jahrzehnten wohl? Irgendwie zu schade zum verschrotten. Will die von euch jemand haben? Oder kennt ihr einen Bekannten eines Freundes der Oma eurer Patentante, der daran Interesse haben könnte? Ich muss nicht mal etwas dafür haben. Gibt's für lau. Für Notting. Quasi ein kostenloses Gratisgeschenk. :-)


Kulissenschalldämpfer hinter der Wand

Aus einer Zeit, als in unserem heutigen Maschinenraum noch die beiden riesigen Gebläse für Luftzirkulation sorgten, stammten auch diese großen Schalldämpfer, die in einem gemauerten Bereich hinter unseren heutigen Kältemaschinen stehen. Inzwischen weiß ich, dass diese Dinger als "Kulissenschalldämpfer" bezeichnet werden.

Hier sind sie schon lange überflüssig, aber da an der Wand davor Kabel und Rohre befestigt waren (und immer noch sind), ist ein Ausbau bislang nicht wirklich möglich gewesen. Es bestand auch keine Notwendigkeit dazu, denn davor standen immer die Maschinen und bis vor einem Jahr (So lange schon wieder?!) war rechts davon noch diese gemauerte Ecke mit den beiden großen Ventilatoren.

Aber nun muss es passieren. Wir brauchen den Platz, denn das Pumpenmodul wird ab Montag offiziell aufgestellt werden.


Kühlregal-Abbau (2)

Dieser "angebohrte" Kühlkompressor (sind ja beide mit Löchern) stand nun noch rund ein Jahr stillgelegt auf dem Gestell hier im Maschinenraum. Seit heute ist er endgültig Geschichte. Unser Kältemonteur ist momentan dabei, schon mal sämtliche akut nicht mehr benötigten Komponenten auszubauen und zu sortieren.



Der ganze Kompressor ist nur etwa einen knappen halben Meter lang. Habe keine passende Waage hier, aber zwei starke Männer haben das Ding mühsam aus dem Keller getragen:


Defekter Hauptschalter

Eine Sicherung nach der anderen war uns im Maschinenraum in Findorff durchgebrannt. Jedes Mal war die komplette Kühlanlage aus, inklusive Beleuchtung oben im Kühlregal. Ich hatte die Befürchtung, dass das der Motor des Kompressors sein könnte, was eine kleine bis mittlere vierstellige Investition nach sich gezogen hätte.

Glücklicherweise war es nur der Hauptschalter der Anlage, der aus irgendeinem Grund aus Altersschwäche im Inneren zerbröselt war und deshalb einen Kurzschluss auslöste. Ebenfalls glücklicherweise passierte das während der Geschäftszeit, so dass die Mitarbeiter schnell reagieren konnten.

Kein Loch mehr in den Keller

Als wäre nichts gewesen. Ähm, beinahe. :-)

(Diese Handwerker liefern wirklich super Leistungen. Mit der Firma arbeiten wir inzwischen seit knapp vier Jahren zusammen und jede Baustelle wird absolut zufriedenstellend erledigt!)
