Gebändigtes Kabelbündel

Eine der bislang für mich am quälendsten Einzelbaustellen hier im Kabelkanal-Projekt ist der Durchbruch ins Kassenbüro, durch den ein dickes Bündel an Netzwerk-, Telefon-, Alarmanlagen-, Video-, Stom- und Lautsprecherkabeln vom Büro in den Laden geführt wird.

Ein Teil der Strippen war ursprünglich anders verlegt, nämlich hinter der weiß-roten Dekoschiene (hier noch gut zu sehen) und nicht dafür ausgelegt, erst noch 30cm nach oben und dann noch stramm unter der Decke entlang geführt zu werden.
Aber das ist inzwischen komplett erledigt. Jede einzelne Leitung passt problemlos und nun können wir uns darum kümmern, nach unten noch ein kurzes Stück Kabelkanal zu montieren und wenn dann irgendwann die Deckel angebaut sind, wird man von all dem überhaupt nichts mehr sehen.

(Wenn alles fertig ist, wird das Loch noch mit einer passenden Brandabschottung verschlossen, ist ja klar.)

Die einzelne schwarze Strippe, die aus dem Loch heraus nach unten führt, versorgt derzeit noch provisorisch die beiden Kühlschränke in der Getränkeabteilung mit Strom. Das kommt aber noch weg, sobald wir eine neue Zuleitung eingezogen haben, die dann auch unten im Keller an der großen Unterverteilung aufgelegt sein wird.

Zwischenschritt:



Fertig:


Brüstungskanal 20181122 – 2

An einer Stelle in der Wand zum Lager gucken noch ganz viele der alten Videokabel durch die Mauer. Die werden bis auf Weiteres in einem Bündel von unten/vorne in den Kanal geführt werden. Natürlich könnte ich dort den Brüstungskanal unten aufsägen und die Leitungen dort einführen, aber wie vorhin schon geschrieben: Die alten Videokabel werden in absehbarer Zeit vollständig verschwinden und damit auch dieses Provisorium:


Brüstungskanal 20181122 – 1

Aktuell sind wir in jeder verfügbaren Minute dabei, die Brüstungskanäle unter der Decke so weit vorzubereiten, dass wir endlich die Deckel auf der gesamten Länge anbauen können. Denn überall hingen noch Steckdosen, Videokabel und (fest angeschlossene) Lautsprecherkabel aus dem Kabelkanal heraus. Ein paar kleine Lücken werden in den Deckeln noch bleiben müssen, denn die Videokabel für die alten Kameras müssen derzeit noch bleiben und werden von mir auch nicht auf irgendwelche Anschlussdosen gelegt.

Aber wir arbeiten ja schon am neuen System. In den nächsten Tagen (vielleicht auch erst Sonntag (und was ist mit der Weihnachtsdeko?)) werden wir auf jeden Fall schon die Netzwerkkabel für die zukünftigen Kameras noch mit in die Kanäle einziehen und dann kommen die Deckel drauf.

Hier seht ihr das Stück über der Getränkeabteilung. Ich denke, man kann jetzt schon ganz gut erahnen, wie es mal werden wird:


Verschlossene Brüstungskanäle

Wir haben heute schon mal angefangen, endlich die Brüstungskanäle zu schließen. Nach ein paar Metern fiel mir ein, dass es zwar aufwändig und die Platzierung der Dosen derzeit nur recht vage planbar ist, aber die Netzwerkkabel für die neuen Videokameras hinterher einzubringen, dafür alle Deckel wieder zu öffnen und (aufgrund der neu installierten Netzwerkdosen) vor dem Einsetzen wieder kürzen zu müssen, wäre eine noch undankbarere Arbeit.

Also ist hier für heute Baustopp, nun machen wir uns erst mal Gedanken, wo denn die neuen Kameras sitzen werden und dann kommen die Cat.7-Zuleitungen direkt mit in die Kanäle.

Aber so sieht es schon echt gut aus aus:


Zuleitung Außenwerbeanlage

Heute haben wir die neue Zuleitung für die Außenwerbeanlage durch das Türelement geführt und in Kunststoffrohren an der Wand entlang bis aufs Vordach geleitet. Ist NYY-Leitung, das Rohr hätte man sich theoretisch sparen können, aber so sieht es einerseits besser aus, andererseits ist die Zuleitung auf diese Weise auch noch vor Beschädigungen besser geschützt:

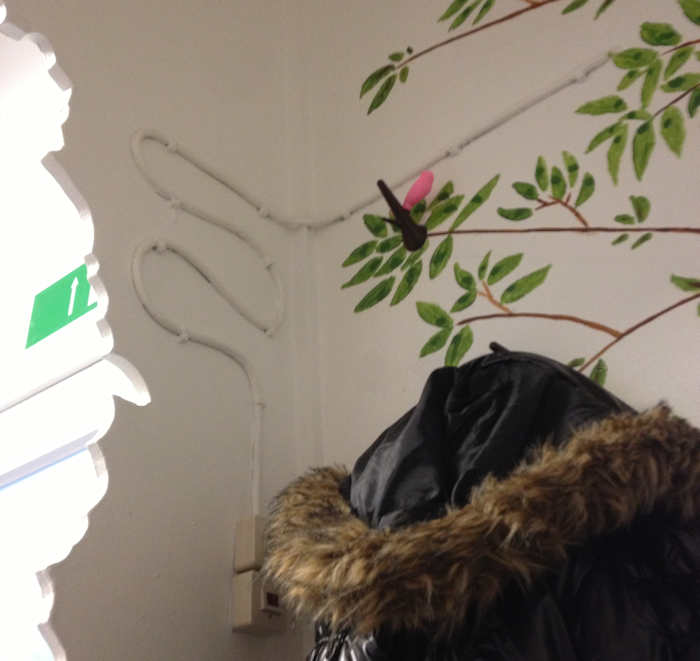

Freifliegender Klimaanlagenanschluss

Der Elektrikergeselle, der das hier verbrochen hatte, ist übrigens auch für die Zuleitung zu unserer Klimaanlage zuständig gewesen.

Sieht zwar aus wie Kunst, kann aber weg!

Da kommt noch ein Rohr mit einer Verteilerdose hin, in welche die Anlage dann direkt aufgelegt wird. Der rote Drehstrom-Stecker mitsamt der klobigen Dose ist dann überflüssig. Die Anlage kann natürlich direkt angeschlossen sein, denn stromlos machen kann man sie, in dem man die Sicherungen abschaltet.

(Wenn man nicht alles selber macht … Aber bei allen Elektroarbeiten ist das nun mal so eine Sache. Das muss oder sollte nachweisbar der Elektriker gemacht oder zumindest abgenommen haben, damit man im Falle eines (Schaden)falles den Kelch direkt an den Elektriker weiterreichen kann.)


Lichtbandzuleitungen im Kunststoffrohr

Im der ganzen Planung war der Weg der Zuleitungen vom Kabelkanal / Brüstungskanal zu den Lichtbändern etwas in den Hintergrund gerutscht. Für uns war klar, dass wir die Kabel aus den Kanälen relativ weit oben herausgucken lassen (bleibt auch so, da wir die Löcher gebohrt haben), die Lichtbänder hängen jedoch relativ weit unten.

Ist nicht gerade die Lösung, mit der ich so richtig glücklich bin, aber wir haben jetzt den direkten Weg gewählt und die Leitungen mit etwa 40cm langen Stücken Kunststoffrohr ummantelt, damit sie nicht durchhängen. Das muss jetzt bei den beiden zuerst installierten Lichtbändern erst mal (!) so bleiben.



Für die Zukunft schwebt mir vor, eine Halterung ganz ans Ende der Tragschieben zu setzen und die Zuleitung dann im rechten Winkel erst rüber zur Leuchte und dann runter zu legen. Hier eine kleine Skizze, falls irgendjemand damit etwas anfangen kann. (Links der Kabelkanal, rechts angedeutet das Ende der Tragschiene mit der Halterung. Dazwischen die Zuleitung.)


Feiertagsarbeit, 31.10.18 / Teil 3

Fertig! Die Zuleitungen sind allesamt eingefädelt, es war ein hartes Stück Arbeit, aber sie musste ja auch erledigt werden. In den nächsten Tagen werden wir anfangen, die neuen Lichtbänder zu montieren, aber das können wir auch relativ problemlos während der Öffnungszeit machen, da diese Arbeit, wenngleich augenscheinlich sehr aufwändig, sich zunächst auf etwa 120 Bohrungen für die Befestigungen beschränkt. Die eigentliche Montage der Leuchten ist dann relativ schnell erledigt und wird in kürzester Zeit zu deutlich sichtbaren Erfolgen führen.



Heute geht es erst mal mit Kabeln weiter, jedoch deutlich leichteren. Wenn wir schon auf den Kühlregalen herumrutschen, können auch endlich die neuen Zuleitungen für die Lautsprecher legen. Dann haben wir endlich wieder Musik im Laden. Diese Stille ist nämlich unerträglich und fühlt sich ganz schlimmen nach Discounter an.

Und dann werden auch endlich die Gerätedosen zum Einsatz kommen, in welche dann die vor Ewigkeiten bestellten Lautsprecher-Anschlussdosen gesetzt werden. Und dann können wir endlich mal darüber nachdenken, die Kabelkanäle zu verschließen, damit wir einen weiteren Schritt in Richtung Normalität gehen können.


Feiertagsarbeit, 31.10.18 / Teil 2

Um die insgesamt elf Leitungen mit Längen zwischen 21 und 55 Metern überhaupt halbwegs sinnvoll handhaben zu können, haben wir sie zu Beginn der Arbeiten erst mal vollständig im Laden ausgelegt. Das war der Hauptgrund, warum wir diese Arbeit nicht während der Öffnungszeit machen konnten.

So ausgelegt hatten alle Strippen einen gemeinsamen Anfang, an dem wir sie miteinander fixiert und schließlich von oben durch eine der Kernbohrungen in den Kriechkeller (und dort dann rund 15 Meter weit bis zur Unterverteilung) gefädelt haben. Die restlichen, unterschiedlich langen Kabel, haben wir dann Stück für Stück in unseren Brüstungskanal eingeführt und bei den geschaffenen Auslässen jeweils ein abgelängtes Ende zum Anschluss an die neuen Lichtbänder herausgucken lassen.


Feiertagsarbeit, 31.10.18 / Teil 1

Heute haben wir voll motiviert (*hüstel*) die Zuleitungen für die neuen Lichtbänder eingezogen. Hier sind alle Rollen und zwei bereits abgewickelte Kabel zu sehen.

Das Material verteilt sich auf elf einzelne Leitungen und hat ein Gesamtgewicht von knapp 120kg, ist also schon recht mühsam zu bewegen:


Lichtbandzuleitungen

Inzwischen haben wir auch schon die Zuleitungen für die neuen Lichtbänder abgemessen und auf die richtige Länge abgeschnitten. Später werden wir noch den Brüstungskanal mit neuen Auslässen (8mm-Bohrungen) versehen und dann ist eigentlich alles vorbereitet. Das Einziehen der Leitungen werden wir am Mittwoch vornehmen, da wir dann hier ungestört die insgesamt elf Stück und zwischen 20 und 50 Meter langen Kabel auf dem Fußboden ausbreiten, sortieren und zu einem geordneten Strang zusammenführen können.

(Ja, auf dem Foto sind nur sechs Stück zu sehen.)


Klimaanlage an der neuen UV

Der Elektriker hat heute auch noch ein paar Kleinigkeiten erledigt. Für unser neues Brotregal (ist ja beleuchtet und hat einen integrierten Staubsauge für die Krümel) eine einfache Steckdose und bei der Gelegenheit hat er auch gleich eine weitere Leitung in den Kabelkanal gezogen und für unsere Klimaanlage einen neuen Drehstromanschluss installiert – natürlich beides auch schon an unserer neuen Unterverteilung im Keller angeklemmt.

Damit sind wir auf einem guten Weg, die alte Elektroinstallation hier irgendwann komplett außer Betrieb nehmen zu können. Die Beleuchtung folgt demnächst noch und dann brauchen wir nur noch im Lager neues Licht, ein paar Steckdosen (Papppresse und Leergutautomat), die neue Außenwerbeanlage muss auch noch eine neue Zuleitung bekommen und dann könnte man es eigentlich mal riskieren, den alten Hauptschalter umzulegen oder besser sogar, im Keller die 160A-Hauptsicherungen zu ziehen.

Sydney-Zuleitungen

Diese beiden Kabelbündel werden nachher noch die Zuleitungen für die Sydney-Truhen. Pro Insel sieben Steckdosen, jeweils sechs für die Geräte und eine für die gesamte Beleuchtung. Und, looogisch, eine Netzwerkdose:


Die letzte Kernbohrung

Eine der beiden letzten Kernbohrungen in diesem Umbauprojekt. Durch diese Löcher werden die insgesamt acht Zuleitungen für jeden Tiefkühltruhen-Block runter in den Kriechkeller und dort dann zur Unterverteilung im Maschinenraum geführt. Jetzt noch "schnell" die Strippen einziehen, anschließen und dann können die Tiefkühltruhen kommen …


Die ersten Kühlregal-Steckdosen

Zu dem ganzen Gewusel hier hat sich nun auch der Elektriker gesellt, der mit seinem Azubi um die Wette Leitungen abwickelt und Steckdosen montiert. Jedes Modul unserer neuen Kühlregale bekommt einen eigenen Drehstrom-Anschluss:
