Kühlanlagenplan von 1997

Bei uns im Keller / Maschinenraum hängt an der Wand noch ein alter Plan der Kühlanlagen, wie sie bei Kaiser's hier in den letzten Jahren standen.
Drei Kühlräume (einer davon wurde vor 15 Jahren zu meinem Büro), die große Tiekühltruhe in der Mitte des Ladens (vor 16 Jahren verschwunden) und der Tresen für Wurst und Käse, den wir bis Oktober 2000 selber benutzt und dann deaktiviert haben.

Lange ist es her, inzwischen sind wir fast komplett auf steckerfertige Geräte umgestiegen und haben nicht mehr den Stress, dass "die komplette Kühlanlage" ausfallen kann. Es geht einfach nicht mehr, maximal fällt ein Teilstück aus. :-)

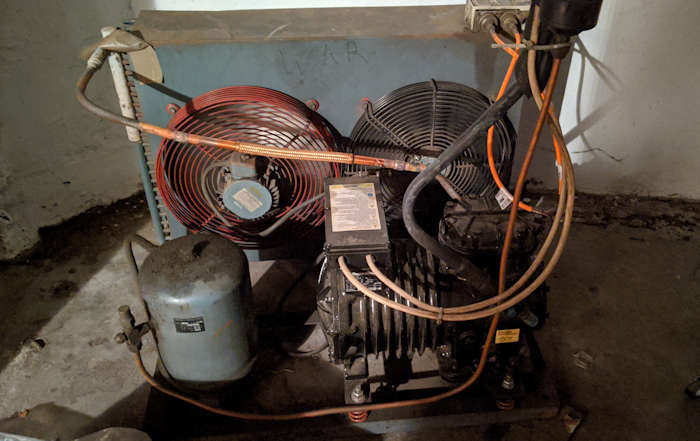

Kältemaschine in Findorff

Das Kühlregal in Findorff wird die Geschäftsauflösung nicht überleben, das Teil ist mindestens 30 Jahre alt und wäre unter anderen Umständen ohnehin um diese Zeit von uns erneuert worden. Das Ding ist komplett abgängig und steht da nur noch, weil wir das bevorstehende Ende seit zwei Jahren schon abschätzen konnten.

Die dazugehörige Technik im Keller ist jedoch immer gewartet worden und voll funktionsfähig und wird nicht mit auf dem Schrott landen. Ob das System für ein anderes Kältemittel als das antiquierte R404a geeignet ist, weiß ich nicht, aber grundlegende Funktionen sollten ja bei allen Mitteln gleich oder ähnlich sein und sind meistens durch die Anpassung von Ventilen etc. zu erreichen.

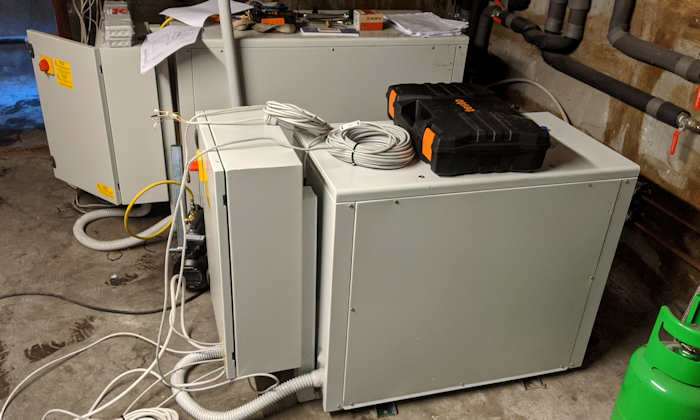

Die beiden Aggregate

Die beiden Aggregate mit der Kältetechnik für die beiden wieder in Betrieb genommenen Kühlräume stehen natürlich nach Abschluss der Arbeiten ordentlich verkabelt im Keller. Auf dem Foto gestern lagen die vielen, teilweise noch aufgerollten Kabel wild in der Gegend herum. Das ist nun alles gerichtet und hübsch geordnet.

Wie es da unten weitergeht, werden wir sehen. ;-)


Neues Aggregat im Keller

Der Inhalt der Holzkiste steht mittlerweile auch unten im Maschinenraum. Ich staune, dass das Aggregat so viel kleine als das alte ist, das hier schon im Herbst 2018 eingebracht wurde. Aber so lange es läuft, beschwere ich mich natürlich nicht. Im Gegenteil, ich freue mich eher darüber, dass wir da unten mehr Platz haben. Das soll zwar kein Lagerraum für Zeugs aller Art werden, aber ich möchte da unten endlich eine Art kleine Werkstatt einrichten, vor allem mit dem Hintergedanken, mal alle Werkzeuge und Kleinteile ordentlich unterzubringen. Aber eins nach dem anderen … :-)

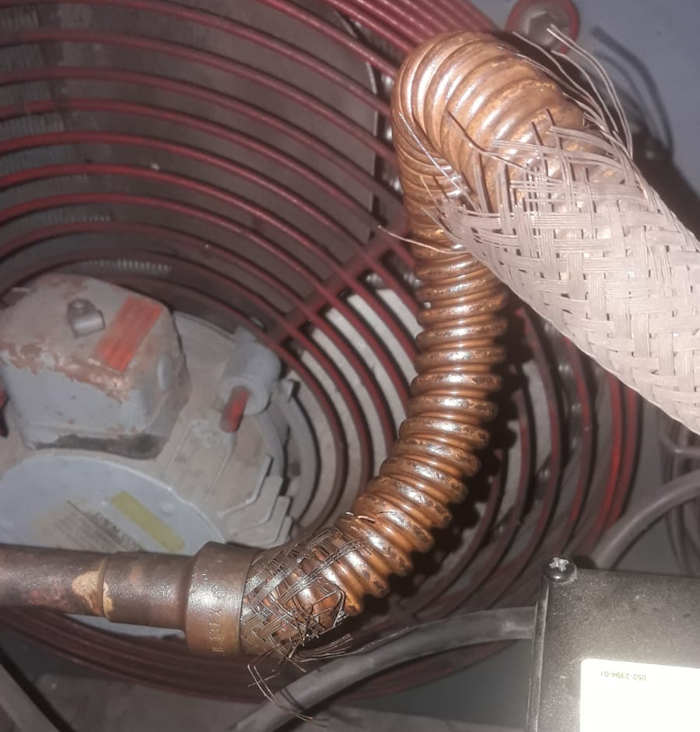

Bruch im flexiblen Kupferrohr

Glückwunsch: In der Kühlanlage im Markt in Findorff ist im Maschinenraum ein kleines Leck in einer flexiblen Kupferleitung entstanden, durch die ein nicht unerheblicher Teil des verfluchten Kältemittels R404a entwichen ist. Zum Glück haben wir von dem Zeugs noch was gehabt, nämlich den gesamten Bestand aus der alten Anlage hier in der Neustadt. Ein Neukauf wäre nur zu exorbitanten Preisen (pro Kilogramm bis zu 100 Euro) möglich gewesen.

Die Anlage in Findorff muss zwar nicht außer Betrieb genommen werden und Altbestände von, bzw. recyceltes Kältemittel darf noch einige Jahre verwendet werden – aber irgendwann ist auch damit Schluss und spätestens dann muss eine neue Lösung her.


Aktive Zusatzkühlung (Sommer 2018)

Den Verflüssiger unserer großen Kühlanlage haben wir im heißen Sommer 2018 mit einem Wasserschlauch dauerhaft zusätzlich mit Wasser gekühlt. Eine ungewöhnliche aber auch sehr erfolgreiche Lösung, von der ich sogar noch ein kleines Video entdeckt habe, das ich euch nicht vorenthalten wollte. :-)

(Damit der kleine Clip nicht schon wieder zu Ende ist, wenn ihr ihn gerade gestartet habt, habe ich die Sequenz zweimal hintereinander geschnippelt. Aber immerhin habe ich euch noch eine Zeitlupe vom tropfenden Wasser erspart. :-P )

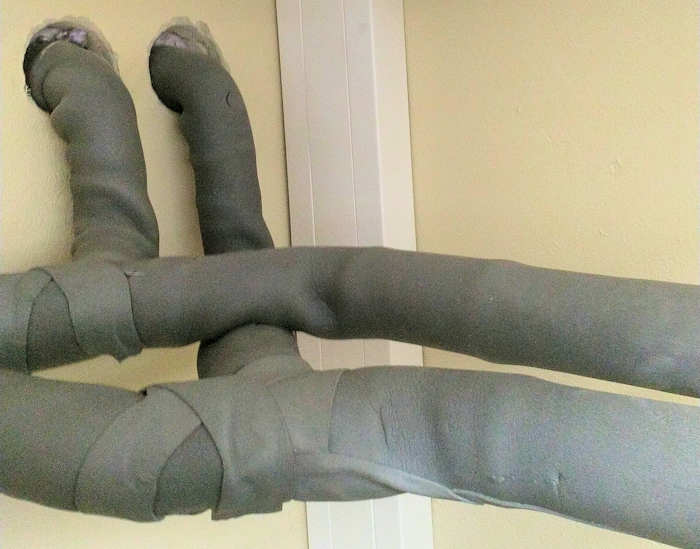

Eingepackte Rohre

In der Ecke zwischen dem großen Wandkühlregal und dem Fleischkühlregal treffen sich die dicken Rohre, in denen das Kühlwasser fließt und wird durch die Außenwand in den Keller zur Pumpenstation geleitet wird. Wem hier ein Größenvergleich fehlt: Die Edelstahlrohre haben mit 70mm Durchmesser schon ganz ordentliche Abmessungen.

Genau in dieser Ecke, etwa 1,5 Meter tiefer, war einst mein Arbeitsplatz in meinem alten großen Büro. Die Ecke, die im verlinkten Foto hinter den schwarzen Ablagefächern zu sehen ist, ist die, an der jetzt der dicke Kabelkanal (Wieder für den Größenvergleich: Das Ding ist 17 cm breit!) nach unten führt. Doch schon irgendwie ein komisches Gefühl. Aber okay …


Der leise Rückkühler

Video vom Wärmetauscher unserer neuen Kühlanlagen. Kaum zu glauben, dass darüber die Abwärme von über 20m Kühlregal aus dem Gebäude geschaufelt wird.

Der Hinweistext im Video sollte alles sagen.

(Nur, dass mir ein Fehler passiert ist und die Presse nicht ab 0:38, sondern erst ab 1:12 zu hören ist. So kommt es, wenn man an so einem Clip noch mitten in der Nacht herumeditiert …)

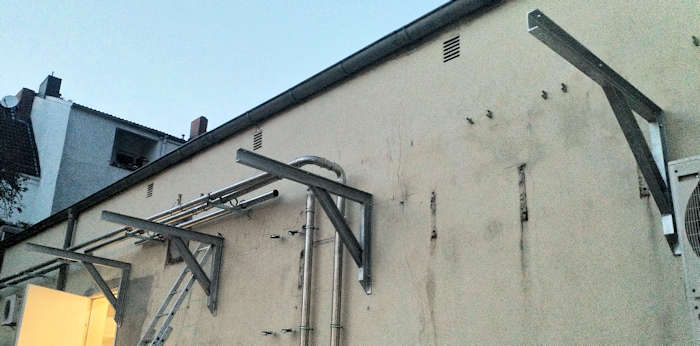

Konsolen ohne Rückkühler

Hier ein Blick auf die vier wirklich massiven Konsolen, kurz bevor wir den Rückkühler von der Straße nach hinten auf den Hof transportiert haben.

Für den Größenvergleich: Links lehnt eine Leiter an der Wand!


Verdampfer im MoPro-Kühlhaus (neu)

Zwischendurch wurde im MoPro-Kühlhaus ein neuer Verdampfer installiert:



Als ich das Teil am nächsten Morgen zum ersten mal (ohne die Anwesenheit der AHT-Monteure) in Ruhe betrachtete, musste ich lachen. Die Scharniere erinnerten mich sofort an die Gespenster aus dem Videospiel Pac Man:



Als ich das dem Kollegen Gregor zeigte, hatte dieser eine noch bessere Assoziation, mit der ich 100% konform gehe. SEHR geil. :-)

(Und es kann nie wieder ungesehen gemacht werden.)

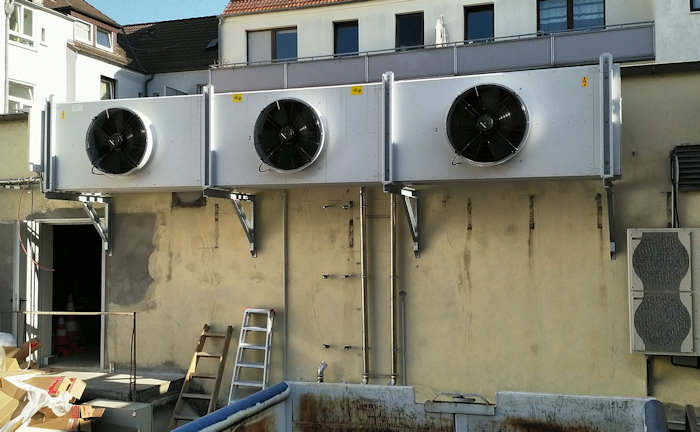

Der Rückkühler bei Tageslicht

Im Markt herrscht ein unglaubliches Gewusel: Die Kältemonteure installieren die Kühlregale, der Elektriker legt Leitungen auf, die Regalteile wurden geliefert und die Ladenbauer sortieren das Material, die Tiefkühltruhen (SYYYYYDNEY!) werden angeliefert und müssen irgendwo hin – Chaos pur.

Dafür habe ich hier noch mal eine Ansicht von dem Wärmetauscher an der Rückwand. Das ist ein echtes Monstrum, nehmt nur mal die Tür als Maßstab (und die ist mit 2x1,15m Fläche schon nicht klein)!

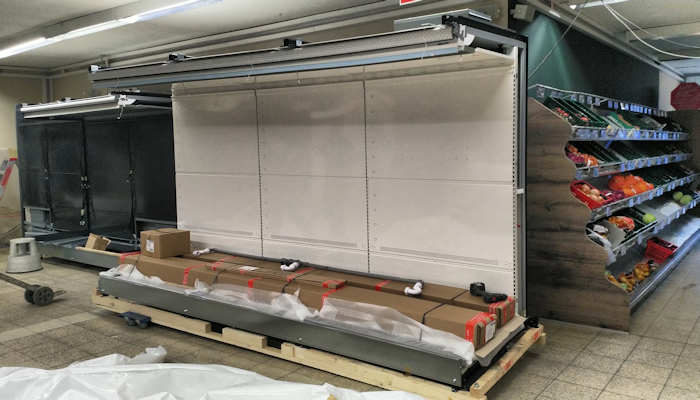

Neues Kühlregal

Da steht das neue Modul im Laden. Ist zwar weiß und nicht grau, aber das macht nichts. Diese Teile lassen sich vollständig tauschen, alle brauchbaren Stücke werden sowieso erst mal von dem Schrottgerät wiederverwendet. Aber so kann es hier zumindest mal weitergehen.

Die ganzen Regalteile wurden zwischendurch auch schon geliefert und jetzt heißt es aufbauen, aufbauen, aufbauen. Insgesamt laufen hier 14 Leute herum, die nicht zu meinen Mitarbeitern gehören.


Feierabendbilder 2 (Rückkühler)

Bis etwa halb zehn waren wir vorhin noch gemeinsam dabei, den gut eine Tonne schweren und mit über sieben Meter länge extrem unhandlichen Rückkühler vom Parkstreifen vor dem Laden über die Seitenstraße nach hinten auf den Hof und schließlich mit dem Stapler auf die vorher montierten Schwerlastkonsolen zu stellen. (Mein Mitleid mit den Nachbarn, es musste fertig werden. Wir haben es ja fast geschafft …)

Lasst die Bilderstrecke auf euch wirken, vor allem auch noch einmal, wie riesig dieses Ungetüm ist. Auf dem Mittleren Bild gibt es mal einen guten Vergleich mit dem großen Container für das Einwegleergut.

Ich werde jetzt ein paar Stunden Schlaf genießen und irgendwann zwischen 6 und 7 Uhr wieder in der Firma sein. Um sieben kommen auch die Monteure wieder (die offenbar ebenfalls keinen Schlaf in nennenswerter Menge benötigen) und dann soll ja morgen Vormittag schon die Anlage laufen.

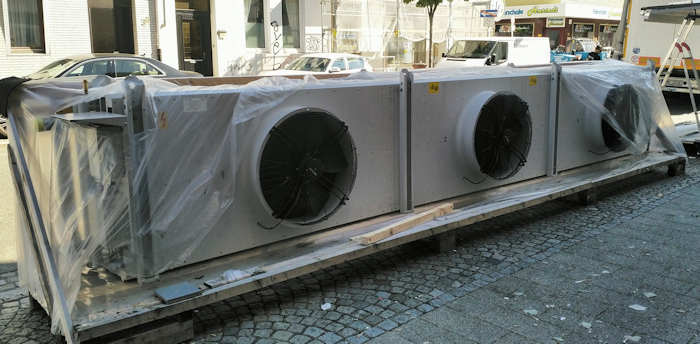

Der Rückkühler

Der Rückkühler steht aktuell noch auf der Straße auf dem Parkstreifen, damit ihn jeder mal bewundern kann. Das Teil wiegt knapp 1,5 Tonnen und ist über sieben Meter lang. In den Hof über die Seitenstraße werden wir ihn erst nach 18 Uhr bringen, weil dann hier auf der Gastfeldstraße mit weniger Autoverkehr zu rechnen ist und das Gerät quer über alle (parkenden) Autos hinweg nach hinten bewegt werden muss.
