Netzwerkkabel in Pink

Um unsere beiden Netzwerkschränke zu verbinden, habe ich mir bei meinem bevorzugten Kabelhändler, dessen Name an ein landwirtschaftlich genutztes Lagergebäude erinnert, einen Haufen Patchkabel bestellt.

Eigentlich ist rosa überhaupt nicht meine Farbe, aber bei allen technischen Dingen finde ich es immer wieder cool. Setzt so schöne Akzente im ansonsten vorherrschenden Schwarz. :-)


Verpatcht

Inzwischen habe ich mal einen großen Teil der kleinen bunten Patchkabel dazu verwendet, sämtliche Ports der Patchfelder auf jeweils einen der beiden Switche anzuschließen. So ganz glücklich bin ich mit der Optik so zwar nicht, aber eine viel bessere Lösung fällt mir mit Patchkabeln in Standardlängen auch nicht ein …

Auf jeden Fall funktioniert es so. :-)


Noch mehr Patchkabel …

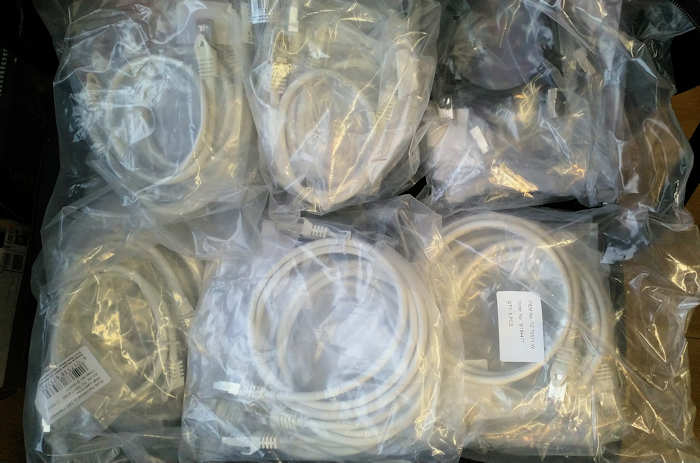

Die nächste Lieferung aus der "Scheune" kam hier heute an: Ein Karton voller (überwiegend) weißer Patchkabel in zwei verschiedenen Längen, mit denen wir zukünftig die Kameras an die Netzwerkdosen in den Brüstungskanälen anschließen werden.


Weiße Patchkabel

Vor lauter Netzwerkschrank-Verkabelung habe ich einen weiteren Teil der gesamten Videoanlage vergessen: Die Kameras müssen ja auch irgendwie mit den Netzwerkdosen im Gerätekanal verbunden werden.

So habe ich nun noch mal 20 weiße Patchkabel in zwei verschiedenen Längen bestellt.

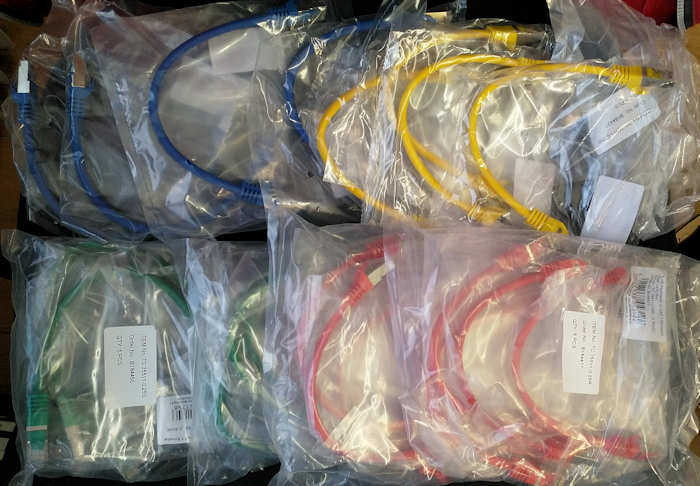

Viele, viele bunte Patchkabel

Inzwischen habe ich einen ganzen Haufen kurzer Patchkabel bekommen, mit denen ich in unserem Netzwerkschrank die Patchfelder mit den beiden Switches verbinden werde.

Die unterschiedlichen Farben habe ich übrigens nicht nur aus reiner Freude an einer bunten Verkabelung bestellt. Das sieht zwar auch cool aus, aber letztendlich ging es mir darum, die unterschiedlichen Bereiche der Videoüberwachung (linke Seite, rechte Seite, Hintergund) auch optisch voneinander zu trennen.


Verlegekabel-Reste von zu Hause

Für unsere neuen (IP-)Kameras werden wir auch viele Meter Netzwerkkabel brauchen. Von unserer privaten Baustelle habe ich noch etliche Meter CAT.7-Verlegekabel übrig, auch in Stücken zu mehreren zehn Metern, die ich nun erst mal mit in die Firma gebracht habe.

Mal gucken, was sich davon noch verwenden lässt. Erst mal kommt das Zeug aber ins Lager, denn so lange ich nicht weiß, wo die Kameras später mal sitzen werden, brauche ich mir über mögliche Kabellängen überhaupt noch keine Gedanken zu machen …


Durchführungsdosen

Mit der Renovierung hier im Markt, vor allem der Neugestaltung meines Büros und der Videoanlage, möglicherweise auch der Kasse, werden etliche neue Netzwerkkabel verlegt werden müssen.
Bislang war ich immer auf eine feste Installation mittels Verlegekabel eingestellt, irgendwann war ich mal darauf gestoßen, dass es sogenannte "Durchführungsdosen" gibt, also Netzwerkdosen, die zwar von vorne wie eine normale Dose aussehen, aber von hinten mit einem Patchkabel angeschlossen werden, mit denen sich die ganzen Arbeiten noch viel weiter vereinfachen lassen würden.

Hatte das Thema ja schon einmal angesprochen. Nachdem ich nun aufgrund des neuen Netzwerkschranks im Kassenbüro schon einige Kabel selber aufgelegt habe, bin ich da mittlerweile ganz entspannt, so dass es wohl im ganzen Laden die klassischen Netzwerkdosen werden.

Gelb und Grün

Habe mir von zu Hause mal ein paar kleinere Patchkabel mitgebracht, um in unserem neuen Netzwerkschrank, in dem momentan noch einige Dinge mit deutlichen längeren Kabeln verbunden sind, etwas mehr Ordnung zu schaffen.

Wir hatten die Kabel vor ein paar Jahren mal in vielen verschiedenen Farben gekauft, um bei uns zu Hause jeden Raum andersfarbig vom Patchfeld zum Switch legen zu können – in der Praxis sieht es zumindest momentan wirklich so aus, dass gerade mal zwei Netzwerkdosen überhaupt ernsthaft benutzt werden. Bevor die Kabel nur Staub ansetzen, kann ich sie auch in der Firma benutzen …


Angefordert: Angebot neue Videoanlage

Von der Sicherheitsfirma, mit der ich seit über einem Jahr zusammenarbeite, bekomme ich hoffentlich bald schon ein Angebot für die neuen Komponenten unserer Videoüberwachungsanlage. Die alten Kameras mit Composite-Video-Signal sind nicht mehr Stand der Technik, IP-Kameras, die dazu noch über PoE mit Strom versorgt werden, dagegen schon. Dazu kommt, dass aktuelle Modelle mit einer Auflösung von 3 Megapixeln arbeiten, also etwa dem 1,5-fachen von FullHD.
Die Rekorder haben sich auch weiterentwickelt. Da reicht dann einer für bis zu 32 Kameras, so dass wir nicht mehr mit zwei verschiedenen Geräten im Büro herumhantieren müssen.

Der Installationsaufwand ist auch deutlich geringer: Wir brauchen keine Steckdosen und keine Netzteile und es müssen auch keine BNC-Stecker an Koaxialkabel gelötet werden, sondern es reichen einfache vorkonfektionierte Netzwerkkabel, die man in jeder Länge bekommen und notfalls mit einem Verbinder zusammenstückeln kann.

Demontierte Fluxx-Kabelage

Von unserem Ausflug in die Lotto-Welt vor rund zehn Jahren, der aufgrund zu geringer Umsätze durch den Anbieter wieder abgebrochen wurde, haben wir bis jetzt noch sämtliche Strom- und Netzwerkanschlüsse im Laden liegen gehabt. In der Kasse und an zwei Standorten im Markt befand sich jeweils ein Strom- und ein Netzwerkanschluss.

Die ganze Technik haben wir nun mal als vorbereitende Maßnahme für die Neugestaltung der kompletten Elektroinstallation hier im Markt vollständig abgebaut. Netterweise wurden als Netzwerkkabel keine fest installierten Kabel verwendet, sondern einfach nur lange Patchkabel, teilweise aneinandergesteckt.
Alte NYM-Leitungen wandern bei mir konsequent ins Kabelrecycling, aber die Patchkabel, insgesamt mehrere zehn Meter, bewahre ich mal für zukünftige Anwendugen auf. Alleine schon, weil ich hier ja die gesamte Videoanlage auf IP-Kameras umstellen möchte.

Auf Leitern und (auch) auf dem Kassentisch stehend haben wir die ganzen Strippen und Kabelrohre abgebaut. Während ich meistens in luftiger Höhe herumturnte, hat Ines vom Boden aus die Materialien entgegengenommen und vor allem auch dafür gesorgt, dass wir keine Ware aus den Regalen reißen:





Hinterher hatten wir eine stattliche Sammlung an Kabeln und Leitungen zusammen. Sogar noch mehr, als auf diesem zwischendurch entstandenen Foto zu sehen ist:



Kuriosum am Rande: Die Elektriker hatten damals eine Abzweigung für die Steckdosen gebaut, um von einer zu den beiden anderen zu kommen. Diese Klemmen lagen einfach so wie auf diesem Foto zu sehen im Kabelkanal drin – eine Vorgehensweise, an der sich ja die Elektriker-Geister scheiden. Ich persönlich halte das für nicht korrekt, da man einen Kabelkanal ja durchaus auch mal als Laie öffnet, um dort z.B. Datenleitungen einzuziehen, und schon sieht man sich mit einer quasi offenen Verbindung netzspannungsführender Kabel konfrontiert…
